Funkgerätesatz R-140
  |

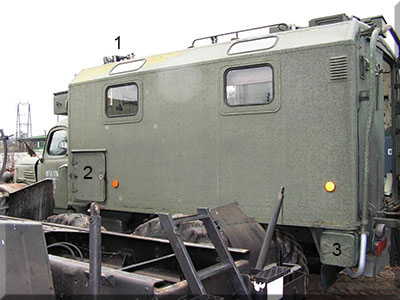

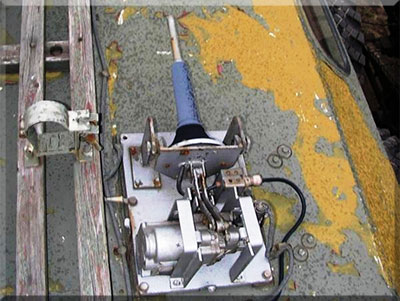

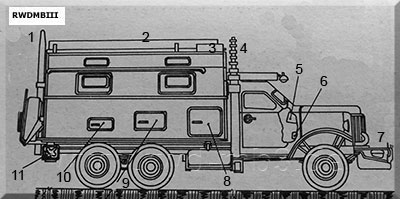

Bestimmung: - Aufnahme von KW-Funkverbindungen in Front- und Armeenetzen der LasK sowie Netzen der LSK - Betrieb im Stand und in der Bewegung - automatisierter Betrieb mit fest gespeicherten Frequenzen oder Handbetrieb - Übertragung von max. 2 Telefonie- oder Telegrafiekanälen Telefonie im Einseitenbandbetrieb Telegrafie Handtastung, Fernschreiben oder Beides zugleich techn. Daten: - Frequenzbereiche: 1,5 - 29,9999 MHz - Sendeleistung: > 800 W - Betriebsarten: Telefonie - Telegrafie - Stromversorgung: 220/380 V/ 50 Hz, 3 Phasen - Reichweite im Stand mit voll entfalteter Antenne: 2000 - 3000 km in der Bewegung mit Dachantenne: 150 - 300 km - Basisfahrzeug: ZIL-157KEGL mit Koffer K66U1-DP Bestand: - Sender R-140 - Funkempfänger R-155P - Richtfunkgerätesatz R-405P - Funkempfänger R-311 - Funkgerät R-105D - Fernschreibmaschine STA-M67 - Feldfernsprecher TA-57 oder FF-63 - Bedienpult PUR - Verteilerschrank RSchtsch - Pult in der Fahrerkabine - Antennen mit Zuleitungssystem - Aggregat AB-1-0/230 - Aggregat AB-4-T/230 |

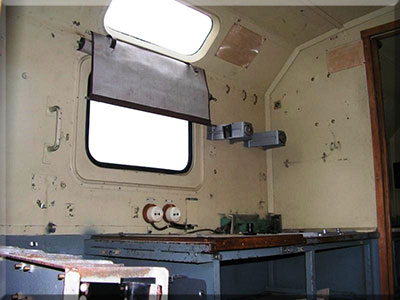

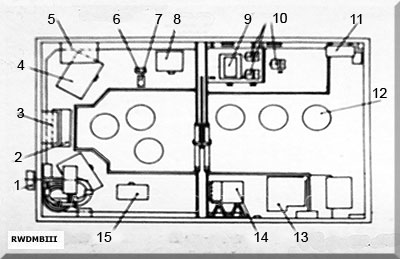

 |  |
| Blick durch die Hecktür | Sender R-140 |
 |  |
| Bedienpult | Empfänger R-155P |
 |  |
| Richtfunkgerätesatz R-405 darunter: Stromversorgungsblock | Fernschreibmaschine STA-M67 |
 |  |
| Lochbandleser dahinter: Feldfernsprecher FF-63 | |
 |  |
| Funkempfänger R-311 | |
 |  |

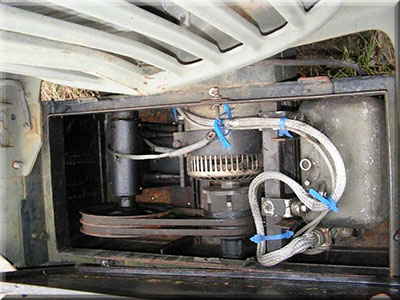

| Aggregat AB-1-0/230 im linken Aggregateraum | Aggregat AB-4-T/230 im rechten Aggregateraum |
 |  |

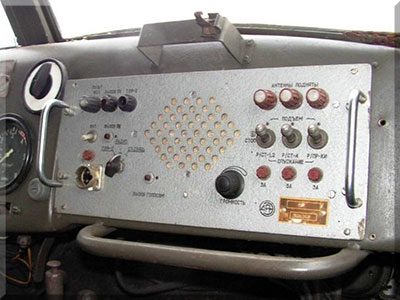

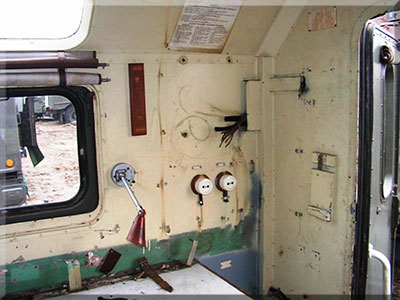

| Funkgerät R-105M in der Fahrerkabine | Pult in der Fahrerkabine |
Fotos aufgenommen in Militär-Museum Kossa
