14,5-mm Doppellafette 2-M-7

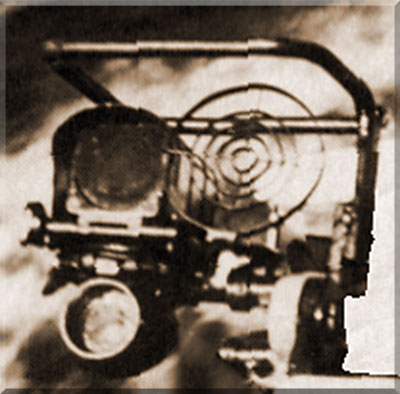

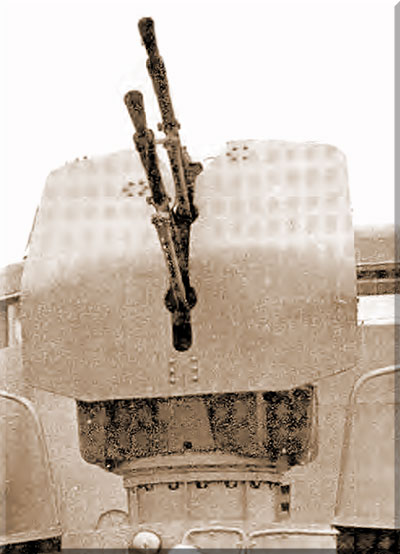

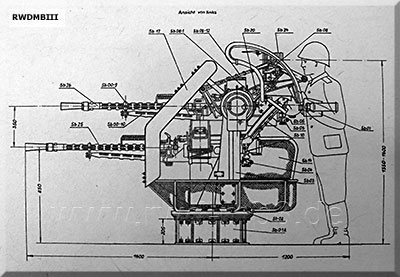

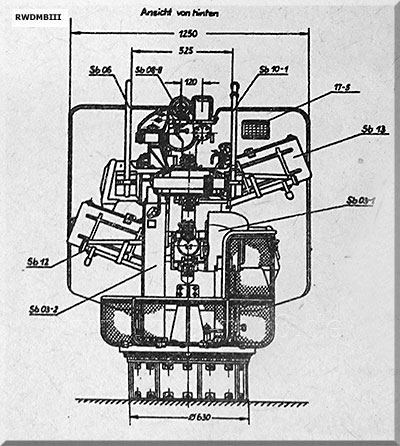

Ansicht von links Ansicht von hinten Visiereinrichtung |
Bestimmung: Einsatz gegen See-, Luft- und Landziele techn. Daten: - Bestückung: 2 Waffen (übereinander) - Kaliber: 14,5 mm - Anfangsgeschwindigkeit: 1000 m/s - Visierentfernung horizontal: 15 Kabel schräg: 2500 m - Feuergeschwindigkeit je Waffe: 550 - 600 Schuss/min - Gewicht einer Waffe: 49,1 kg - Länge der Waffe: 2000 mm - Richtwinkel horizontal: 360° -10 .. +90° - Richtverfahren: manuell - Gurtkasteninhalt: 100 Patronen - Gesamtgewicht Geschütz ohne Sockel: 550 kg - Bedienung: 1 Mann - Visiereinrichtung Reflexvisier Kreiskornvisier Bestandteile: - Sockel Sb01A - Drehkranz Sb02 - Lafette Sb03 - Wiegen Sb 04, Sb05 - Richtbügel Sb06 (zum vertikalen Richten) - Bruststütze Sb07 (zum horizontalen Richten) - mechanische Visiereinrichtung Sb08 - Handabfeuerhebel Sb10 - Gurtkastenhalter Sb12 - Gurtkasten Sb13 - Hülsenfangnetz Sb14 - Schutzschild Sb17 - Nachtbeleuchtung Sb20 - Reflexvisier Sb24 - untere Waffe Sb25 - obere Waffe Sb26 Zubehör: - Gurtmaschine - Zielspiegel |
Quelle: DV 452/20
