Technikkatalog



Triebwerk 5D67

5D67

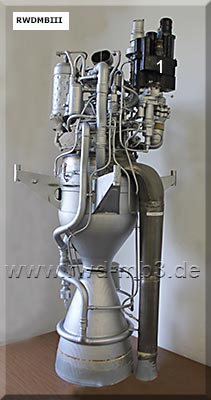

Gesamtansicht
  1  Schubregler

5D67
Aufbau
  Bestimmung:
Marschtriebwerk der Fla-Rakete W-880 (5W28M) des Komplexes S-200WÄ Wega-M
Vorgängerversion: 5D21 des Komplexes: S-200 Angara

techn. Daten 5D12:
- Verbrauch Treibstoffkomponenten
   AK-27P: 31,6 l/s
   TG-02: 9,69 kg/s
- Zeit zum Erreichen des 0,9-fachen
   der Schubkraft: ≤ 1,5 s
- Arbeitszeit: 59 - 100 s
- Masse des Triebwerkes: 119 kg
- Turbinen-Pumpenaggregat
   Umdrehungszahl: 16990 U/min
   Druck der Pumpen
     Oxydator: 97,5 kg/cm²
     Brennstoff: 121 kg/cm²
- Gasgenerator
   Druck in der Kammer: 53,4 kg/²
   Verbrauch
    Oxydator: 0,685 kg/s
    Brennstoff: 1,041 kg/s

Bestandteile:
  1  Stabilisator der Brennkammer
  2  Turbinen-Pumpen-Aggregat
  3  Stabilisator des Gasgenerators
  4  Gasgenerator
  5  Startventil Oxydator
  6  Startventil Brennstoff
  7, 9  Schubregler mit Ausführungsmechanismus
      IMRT-200MG
  8  Startkammer mit Sicherheitsventil
10  Brennkammer
11  Abgasrohr des Pumpenaggregates

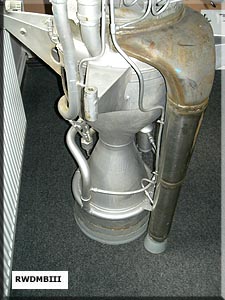

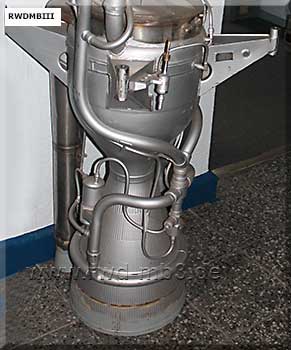

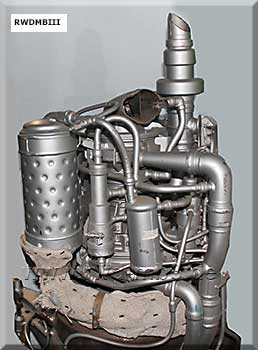

Detailansichten
5D675D67

5D675D67



Quelle: S-200 (russ.)
Fotos aufgenommen in Luftfahrtmuseum Finowfurt und Telefon- und Raketenmuseum der Gemeinde Pinnow
