Technikkatalog



Artillerie-Komplex AK-725

AK-725

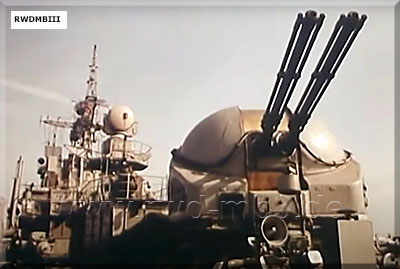

Kanone AK-725 mit Waffenleitanlage MR-103

AK-725

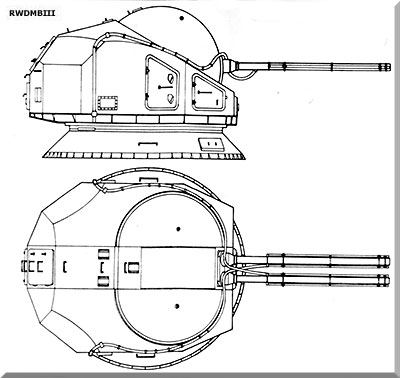

Schema

AK-725

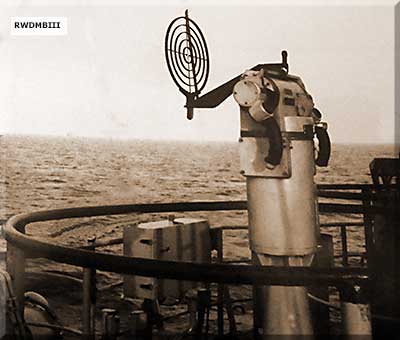

Säule für die manuelle Steuerumg
  Bestimmung:
Ferngesteuerter Komplex zur Vernichtung von Luft-, Überwasser- und Uferzielen

techn. Daten:
- Kanone: 2x 57-mm
- Feuergeschwindigkeit:
   120/min
- Anfangsgeschwindigkeit: 1020 m/s
- Reichweite: 8420 m
- Richtbereiche
   Höhe: -10 .. 85°
   Seite: +/- 180°
- Richtgeschwindigkeit: 30 .. 35°/s
- Munition:
   Masse Patrone: 6,61 kg
   Anzahl im Gurt: 550 St.
   Splittergranate mit Leuchtspur
   Gewicht Patrone: 6,35 kg
   Geschossmasse: 2,8 kg
- Kühlung: wassergekühlt
- Bedienung: 2 Personen
- Steuerung:
   Säule mit Ringvisier (Kolonka)
   FM-Waffenleitanlage MR-103



Quelle und Fotos: Artilleriebewaffnung russischer Schiffe 1994 (russ.)
