Technikkatalog



Transportanlage AKC-4-255B

AKC-4-255B


AKC-4-255B

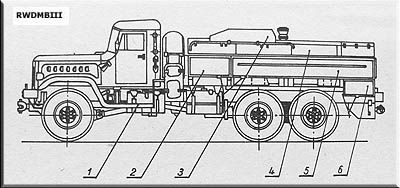

1  Fahrgestell
2  Armaturenschrank
3  Mannlochverkleidung
4  Behälter
5  linker Seitenkasten
6  Heckkasten
  Bestimmung:
• kurzfristige Aufbewahrung und Transport
   von Melange
• Betankung des Trägers / der Rakete

techn. Daten:
BasisfahrzeugKRAZ-255B
Gewicht befüllt19,7 t
Länge8,645 m
Breite2,75 m
Höhe2,933 m
Geschwindigkeit
(Straße/Gelände)
50 / 30 km/h
Behälterinhalt4250 l (Melange, Oxydator AK27I )
Kreiselpumpe
  TypNKT-30
  Förderleistung27 m3/h
Handpumpe
  TypNP-40
  Förderlesitung30 .. 40 l/min

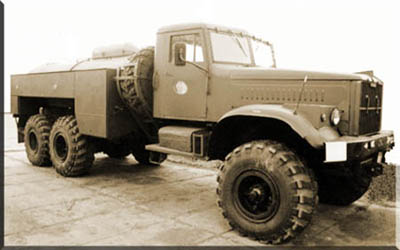

AKC-4-255B

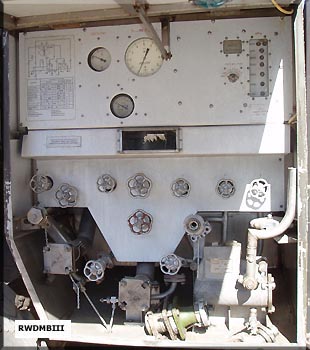

Steuertafel
AKC-4-255B

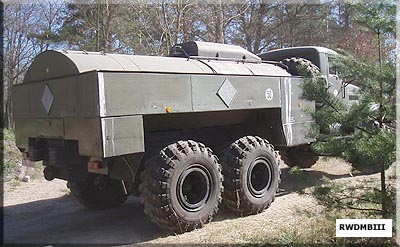

Geländefahrt

Quelle: A 102/1/441; Fotos: M. Polster
