Absprühanlage AM 42

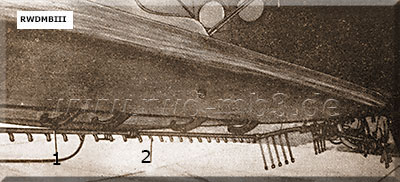

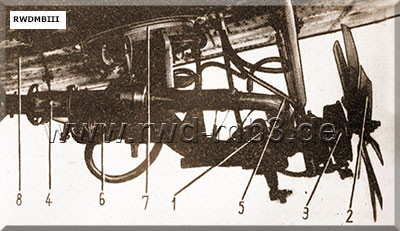

Absprühanlage   1  Pumpe   2  Windflügelrad   3  Bremse   4  Arbeitsventil   5  Druckleitungen   6  Druckregulierungsventil   7  Vorratsbehälrer   8  Flugzeugrumpf Rohrleitungssystem mit Sprühdüsen   1  Rohrleitung   2  Sprühdüse

Bestimmung: Absprühen von flüssigen Kampfstoff­imitationen aus Flugzeugen vom Typ AN-2 techn. Daten: - Fassungsvermögen Vorratsbehälter: 1300 l - Breite Sprührahmen: 12 m - Anzahl Sprüdüsen: 80 - Sprühdauer: 10s / 100 l - Sprühbreite: 28 m Bestandteile: - Pumpe - Windflügelrad - Bremse - Arbeitsventil - Arbeitszylinder - Rohrleitungen mit Sprühdüsen - Vorratsbehälter - Steuereinrichtungen mit Druckre-    gulierungsventil und Druckgeber PU-7
