Umformer APT-12-400 / ATT-12-400

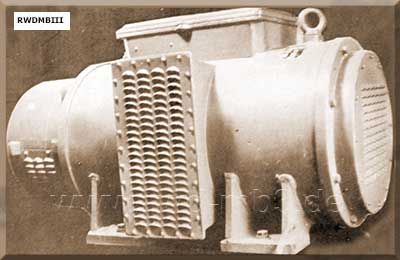

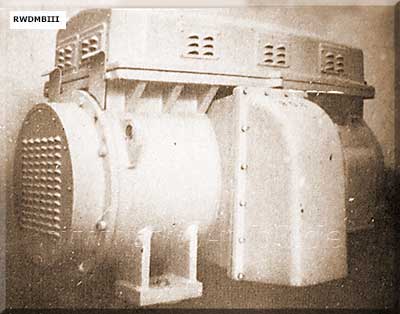

 Umformer APT-12-400  Umformer ATT-12-400 |
Bestimmung: Umformung der Bordspannung 220 V = oder 220 / 380 V Drehstrom 50 Hz in Dreiphasen- spannung 230 V, 400 Hz techn. Daten: - Eingangsspannung ATT-12-400: 3x 220/380 V, 50 Hz APT-12-400: 220 V = - Leistung: 12 kW - Ausgangsspannung: 3x 230 V / 400 Hz - Drehzahl: 3000 U/min - Abmessungen APT-12-400: 550 x 660 x 1100 mm ATT-12-400: 550 x 586 x 1075 mm - Masse APT-12-400: 600 kg ATT-12-400: 515 kg Bestandteile: - ATT-12-400 Anlasser: OPT-123U Spannungsregler: BRN-143 Druckknopfschalter: KU-122-2M Phasenkompensator: BKF-1332 - APT-12-400 Anlasser: PP-4559 Spannungsregler: BRN-143 Druckknopfschalter: KU-122-2M Frequenzregler: BRO-12/3 Phasenkompensator: BKF-1332 |
 |  |

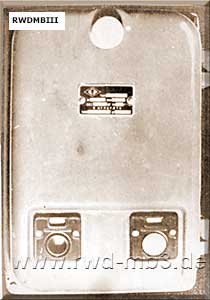

| Anlasser OPT-123U | Anlasser PP-4559 |
 |  |

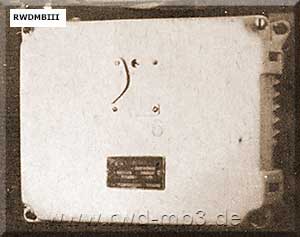

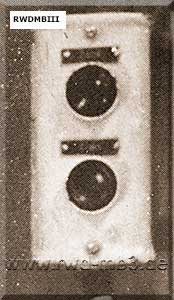

| Spannungsregler BRN-143 | Druckknopfschalter KU-122-2M |
Quelle: DV-454/60
