Automatischer Funkpeiler ARP-50

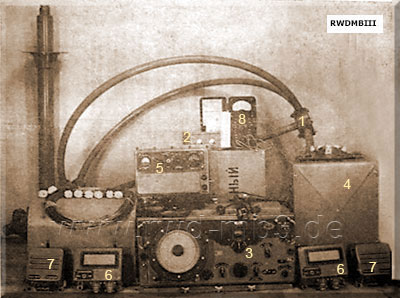

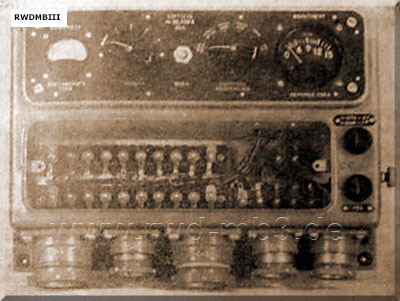

![]() Gerätesatz ![]() Kontrollschalttafel |
Bestimmung: - Ortsbestimmung durch Anpeilen von Funkstationen mit bekanntem Standort - Zielfahrt auf Feuerschiffe, Peilboje usw. - Schiffsführung nach Richtfunkfeuern - Standortbestimmung eines unbekannten Senders (mit 2 Peilern, deren Standort bekannt ist) Bestand: - Kreuzrahmenantenne (1) - 2 Schrägstrahlantenne (ohne Richtwirkung) - Antennenanschlusskasten (2) - Funkpeilempfänger (3) - Netzgerät (4) - Kontrollschalttafel (5) - 2 Signalkästen (6) - 2 Lautsprecher (7) - Kopfhörer TA-4 - Autotransformator bei 220 V Netz - Umformer OP-120 bei Gleichspannungsnetz - Vielfachmesser TT-1 (8) techn. Daten: - Frequenzbereich: 187,5 - 750 kHz unterteilt in 3 Unterbereiche - Empfangsarten: A1, A2, A3 - Betriebsarten: Rundempfang (ungerichtet) automatische Peilung Horchpeilung - Stromversorgung: 127 V, 50 Hz - Masse Anlage: 150 kg Nutzung auf Projekten: 888, 108 |
![]() | ![]() |

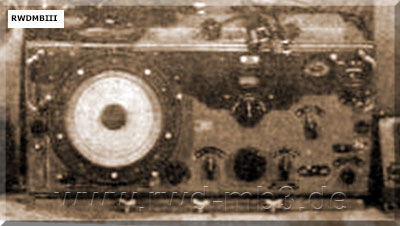

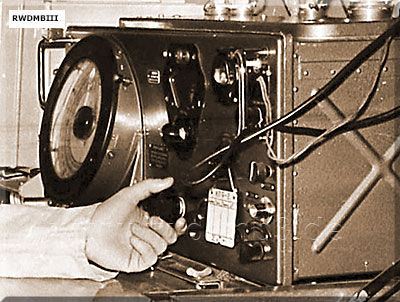

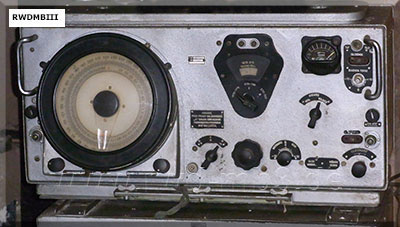

Empfänger |
Quelle: DV 451/12
