Optisches Schußvisier ASP-4N

ASP-4N

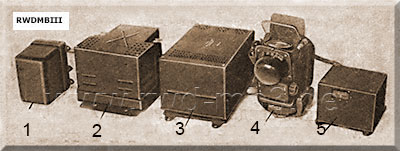

Gerätesatz

ASP-4N

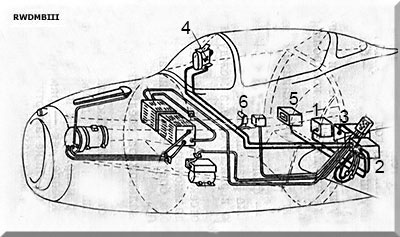

Unterbringung der Bestandteile
  Bestimmung:
kreiselstabilisiertes, optisches, halbauto­matisches Schußvisier als Zielgerät für den Einsatz der Kanonen- und Bombenbewaffnung der Flugzeuge MiG-17F
besonders für die Zusammenarbeit mit dem Funkentfernungsmesser SRD-1M
bei abgeschaltetem SRD-1M kann die Ent­fernung wie bei ASP-3N eingestellt werden

techn. Daten:
- Einsatzhöhe: - 15000 m (ohne SRD)
- Zielentfernung: 200 .. 1200 m (mit SRD)
- Schußentfernung: 180 - 800 m (ohne SRD)
- Stromversorgung: 27 V Bordnetz
- Signallampen
   rot: 1200 - 400 m
   grün: 2000 .. 300 m

Anwendung:
unter einfachen meteorologischen Bedingungen am Tag und in hellen Nächten

Bestand:
  1  Mechanismus zur automatischen Eingabe
      der Höhe
  2  Verstärker
  3  Spannungsstabilisator
  4  Visierkopf
  5  Verbindungsmechanismus
  6   Hebel zur Entfernungseingabe



Quelle: HB 325/2a, ASP-4N und SRD-1 (russ.)
