Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Brunnenbohrgerät AWB-3-100

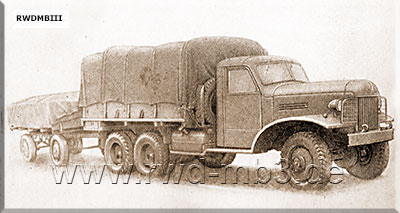

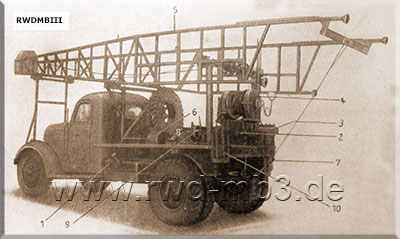

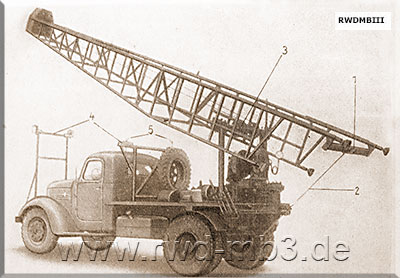

Gesamtansicht Bohrgerät   1  Nebengetriebe   2  Vorlegegetriebe   3  Rotor   4  Winde   5  Turm   6  Schlammpumpe   7  Handwinde   8  Spülkopf   9  Vorgelegefür Lehmmischer 10  Schalthebel Transportfahrzeug mit Anhänger Aufrichten des Turmes   1  Querriegel   2  Windenseil   3  Windenseil   4  Stützrahmen   7  Riegel

Bestimmung: Anlegen von Nutz- und Schürfbohrlöchern für Wasser techn. Daten: - Basisfahrzeuge: ZIS-150 oder ZIS-151 - Bohrtiefe: 100 m - Bohrdurchmesser    Anfang: max. 234 mm    Ende: 140 mm - Höhe des Turmes: 8,80 m - Abmessungen    Länge: 9000 mm    Breite: 2250 mm    Höhe: 3400 mm - Gewicht    auf ZIS-150: 6550 kg    auf ZIS-151: 8150 kg - Bedienung: 8 Personen Bestand: - Bohrfahrzeug - Transportfahrzeug mit´Anhänger U2-AP-3    für den Transport der Bohrwerkzeugsätze,    der Hilfsmittel und der Bohrmaschine

Quelle: DV 45/5
