Technikkatalog
Auswertestation I/W 5
  |

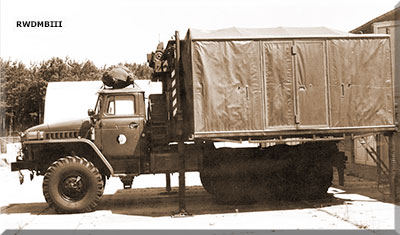

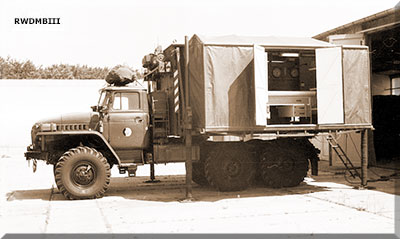

Bestimmung: Auswertung der Anfangsangaben zum Einsatz von MVW in Stäben der frontseitig handelnden Truppen und der territorialen Führungsorgane techn. Daten: - Basisfahrzeug: Ural 4320 bzw. W50 mit Faltkoffer FK-1 - Anhänger: HL10 mit Stromversorgungs- aggregat - Stromversorgung Netz: 380/220 V, 50 Hz Aggregat: 380 V, 50 Hz Bestand: - Rechentechnik Datenendplatz mit A 5120 Drucker SD 1152 - Vervielfältigungstechnik Hektografiegerät - Nachrichtentechnik Funkgerät R-123 Funkgerät R-809 2 Funkgeräte SEG 15D Borsprechanlage R-124 Dienstverbindungsgerät DVG 10 - Fernsehtechnik Fernkamera TFK-500 Videoverteiler VV 1 Fernbildschreiber FBS 2010 - Filterventilationsanlage FWUA 100 - Elektroausrüstung (im Anhänger) Elektroaggregat 6-8316 zentraler Schaltschrank |

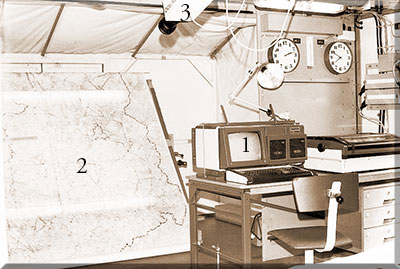

 | Einrichtung rechte Seite - Arbeitsplatz mit Datenendplatz und Drucker (1) - Kartenplanschett (2) - Fernkamera zum Planschett (3) |
 | Stirnwandregal im Mittelteil mit: - Videoverteiler (1) - Bedienpult Filterventilationsanlage (2) - DVG 10 (3) - Kontrollmonitor (4) - R-124 (5) |

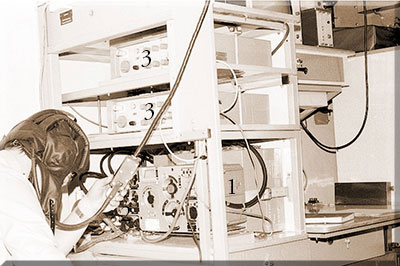

 | linkes Teil des Stirnwandregals mit - R-123 (1) - R-809 (2) - 2x SEG 15D (3) |
Quelle: "Die Chemiker der NVA und der Grenztruppen der DDR"; A 053/1/416
Fotos mit dankenswerter Genehmigung der Herausgeber des Buches "Die Chemiker der NVA und der Grenztruppen der DDR"
