Rammgerät DCB-6

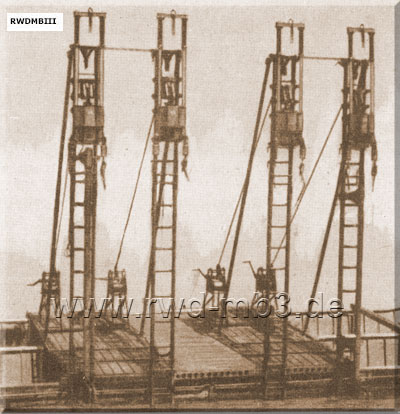

 Rammgerät mit 2 Sektionen |
Bestimmung: - Rammen von Pfählen beim Bau von Brücken und Sperren - Setzen von Schwelljochen techn. Daten: - Anzahl Sektionen: 3 - Breite des Rahmens: 1700 mm - Lange des Rahmens: 3150 .. 4600 mm - Pfahldicke: 18 .. 24 cm - Zeit zum Rammen: 10 .. 15 min - Ramme Typ: NB-180 (lt. DV 15/3 und MT 10/1964) oder DB-180 (lt Beschriftung auf Rammbär) Arbeitsprinzip: Einzylinder-2-Takt-Diesel Masse: 288 kg Masse Schlagteil: 155 kg Hubhöhe Schlagteil: 1 m Anzahl Schläge: max. 100 .. 105 je min Bestandteile je Sektion: - Gerüst LSB mit ausziehbarer Grundrahmen 2 Führungsleisten 2 Stützstreben 2 Seilwinden - 2 Dieselrammen NB-180 |
 |  |

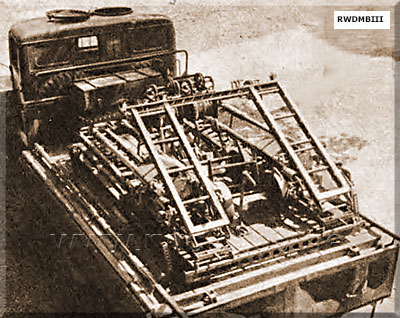

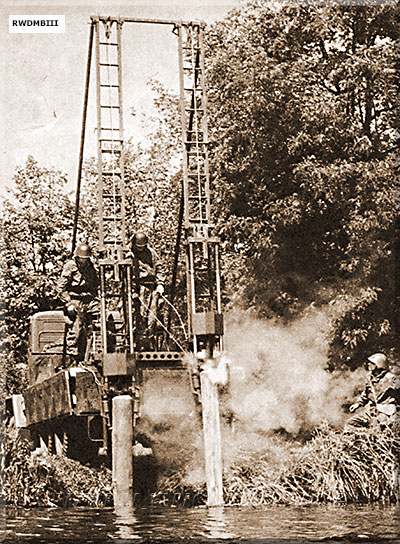

| Aufbau einer Sektion des Rammgerätes auf die Pritsche des LKW G5 | Rammgerät bei der Arbeit |
 |  |

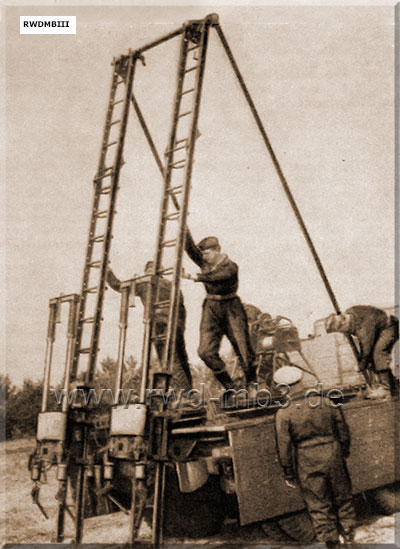

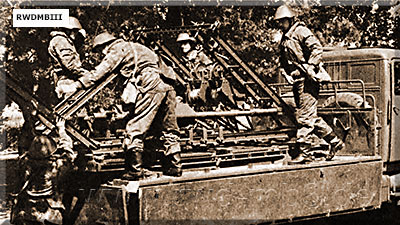

| Rammgerät (zusammengelegt) auf LKW G-5 verlastet | errichten des Rammgerätes |
 |  |

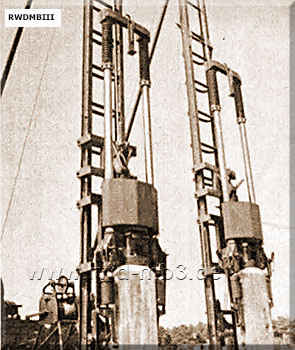

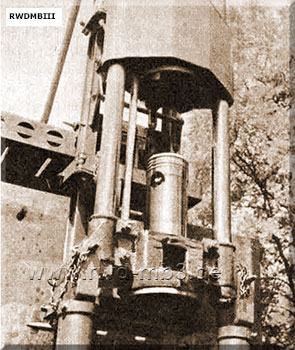

| einzelner Dieselmotor mit feststehendem Kolben und in Führungsstangen beweglichem Zylinder, der gleichzeitig das Schlagstück bildet | Dieselramme in Arbeitsstellung für Rammbeginn werden die Schlagstücke (je 135 kg) mit einer Winde in die oberste Stellung gebracht (Fallhöhe 1 m) |
  |  |

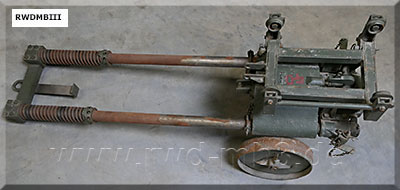

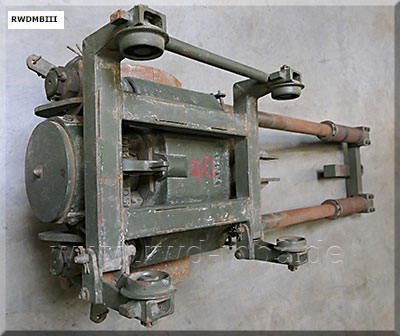

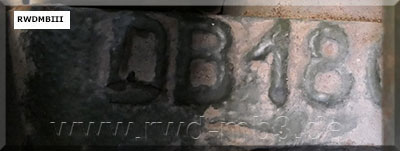

| einzelner Dieselmotor auf diesem steht die Typenbezeichnung DB-180 | |
 |  |

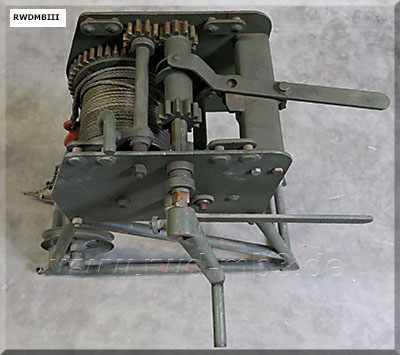

| Winde |
Quelle: DV 15/3, Militärtechnik 10/1964; Text und Fotos: Armeerundschau 11/1964
