Technikkatalog

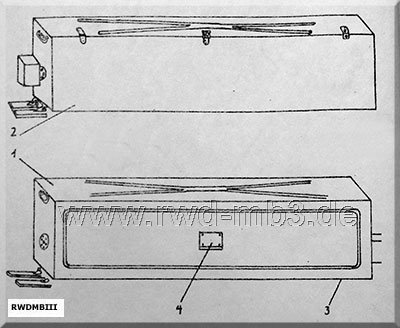

Gerät zur Spezialbehandlung DK-1

DK-1
  1  Kiste Nr. 1
  2  Kiste Nr. 2
  3  Träger
  4  Schild des Herstellerbetriebes

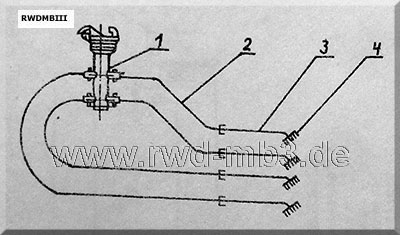

DK-1
Aufbauschema
  1  Verteiler mit Anschluss zum 8T311
  2  Schlauch
  3  Handrohr
  4  Bürste

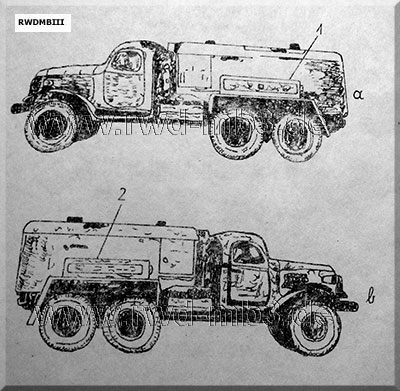

DK-1
Unbterbringung am 8T311
  a  linke Seite
  b  rechte Seite
  1  Kiste Nr. 1
  2  Kiste Nr. 2
  Bestimmung:
Entaktivierung, Entgiftung und Entseuchung der Fla-Raketentechnik mit Hilfe des Wasch- und Neutralisationsfahrzeuges 8T311 und der Besatzung/Bedienung der zu behandelnden Technik

techn. Daten:
- Anzahl der gleichzeitig zu behandelnden
   Technik: 2 - 4
- Anzahl Arbeitsplätze: 4 - 8
- Lagerung der Entgiftungs-/Ent-
   aktivierungsflüssigkeit: Tank des 8T311
- Arbeitsdruck: 1,5 - 3 kp/qcm durch die
   Kreiselpumpe des 8T311
- Zeiten
   zuzr Entfaltung: 15 min
   zum Abbau: 20 min
- Abmessungen der Kisten
   Länge: 1495 mm
   Breite: 220 mm
   Höhe: 360 mm
- Masse einer Kiste: 86 kg

Bestand:
- Kiste Nr. 1 und Nr. 2 mit Schläuche,
   Handrohre und EWZ
   befestigt am 8T311



Quelle: A 153/1/102
