Technikkatalog



Feld-Fraktions-Periskop FFP 38 233

FFP

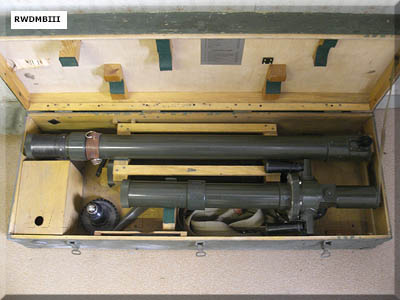

Gerät im Transportkasten

FFP

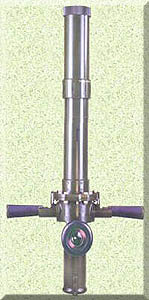

montiertes Gerät
(Quelle:http://home.arcor.de/thuernagel)
  Bestimmung:
Periskop
- zur Beobachtung aus Feld-Fraktionsanlagen
   und Beobachtungspunkten
- zur Messung von Winkeln in vertikaler und
   horizontaler Ebene mit Hilfe der Strich-
   plattenteilung und des Teilkreises

Bestandteile:
- Prismenrohr mit Deckel
- Okularrohr mit Deckel
- 2 Verlängerunge (Rohr 2 mit Deckel
   und Rohr 3 mit Deckel)
- Skalenteiler
- Lichtfilter mit Fassung
- Verspannung
- Transportkasten
- Stativ mit Hülle
- Gerätebuch
- EWZ

techn. Daten:
Vergrößerung: 5-fach
Ausblickhöhe:
   - max. 2,5 m
   - mit Stativ ca. 4 m



Foto aufgenommen in NVA Ausstellung Harnekop e.V.
