Technikkatalog



Flugblattverschussmittelsatz FVS-1

FVS-1

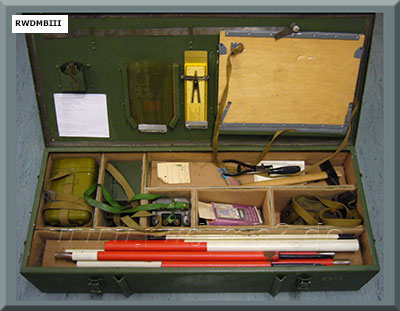

großer Transportbehälter

FVS-1

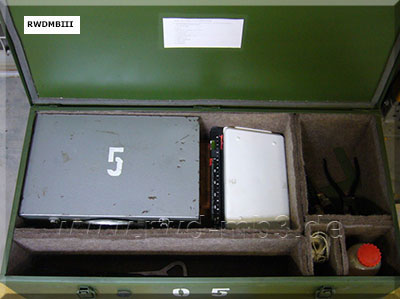

kleiner Transportbehälter

FVS-1

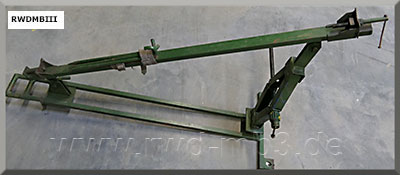

Bodenverschusseinheit BVE-1 in Startlage wird eingesetzt, wenn die Nutzung der VSE 1 nicht möglich oder unzweckmäßig ist

FVS-1

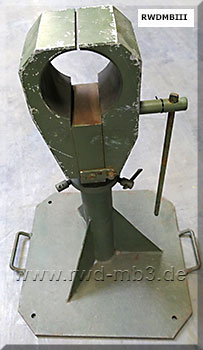

Montageblock
  Bestimmung:
Gerätesatz mit allen erforderlichen Geräten, Hilfsmitteln und Werkzeugen zum
- Füllen der Fallschirmleuchtgeschosse
   FLG 5000 A4 mit Flugblättern
- Vermessen der Feuerstellung
- Ermitteln der Anfangsangaben
- Richten der Geschosse

wesentliche Bestandteile:
•  Teil I
   - Richtkreis PAB-2a
   - Taschenrechner MR-609
   - Kartenwinkelmesser
   - Marschkompass
   - Doppelfernglas DF 7x40
   - Richtaufsatz MP 41 bei FVS-1 (P)
   - Zündmaschine M 524
   - Schalenanemometer 16d/41 bei FVS-1 (G)
•  Teil II
   - Montagebock zum Laborieren der FLG
   - Reibringzange zum Zusammenschrauben
   - Schlüssel für Zünder
   - Zündverteiler bei FVS-1 (P)
•  Teil III
   - 2 Bodenverschusseinrichtungen BVS-1
•  Teil IV
   - meteorologischer Satz für den Flug-
     blattverschuss


Modifikationen:
- FVS-1 (P) für strukturmäßige Flug-
   blattverschussgruppen (Propagandaeinheiten)
- FVS-1 (G) für nichtstrukturmäßige Flug-
   blattverschussgruppen (Grenztruppen)

techn. Daten:
- Abmessungen Transportbehälter
   groß: 100,00 x 43,00 x 21,00 cm
   klein: 83,00 x 43,00 x 18,00 cm
- Masse Transportbehälter
   groß: 45 kg
   klein: 32,1 kg



Quelle: A 030/1/008
