Technikkatalog



Funkmeß-Anlage GARPUN-Ä mit Raketenwaffenleit-Anlage KORALL-Ä

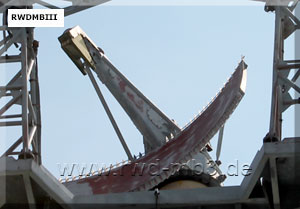

Funkmeß-Antenne der Anlage auf einem
Kleinen Raketenschiff Projekt 1241RÄ

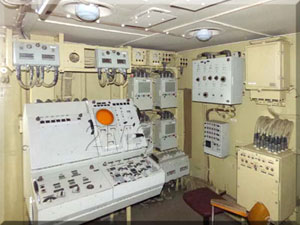

Geräte und Pulte der Funkmessanlage HARPUN-Ä und der Waffenleitanlage KORALL-Ä im Raketenabschnitt  (Foto: 2M3)


  Bestimmung:
• Garpun
- Ortung von Überwasserzielen und Bestimmung
   deren Koordinaten
- Ausgabe der Zielzuweisung an die Raketenwaffen
- Übernahme und Bearbeitung von Information von
   Fühlungshaltern über Funkverbindungen
- Navigationshilfsmittel und Kollisionsschutz
   bei schlechter Sicht
- Auffassen niedrig fliegender Luftziele
•  Korall
- Berechung der Zielkoordinaten (Entfernung, Kurs-
   winkel) aus den Angaben der Funkmess-Gerätes
- Übergabe der Daten an den Zielsuchkopf der Rake-
   ten P-15M

techn. Daten:
• Garpun
   - Kanäle
     aktiver Kanal im X-Bereich für Nutzung der
       Raketenwaffe
     passiver Kanal 0,8 - 12 GHz zur Aufklärung der
       Abstrahlung von Zielen
   - Betriebsarten
     Zielsuche (Rundsicht / Sektorsuche)
     Navigationsregime
   - Entfernungsbereiche: 1, 5, 25, 45 , 75 sm
   - Auffassungsreichweite:
     aktiver Kanal: bis 45 km
     passiver kanal: 120 - 400 km
   - Auflösung Seitenwinkel: 1,5°
   - Auflösung Entfernung: < 70 m

Einsatz:
- Kleines Raketenschiff Projekt 1241RÄ
- Startrampen 3P51 des Komplexes 4K51 Rubesh

Bestand:
Gerät 1  Mast der Antennenanlage
Gerät 2
Gerät 3
Gerät 4
Gerät 5
Gerät 6
Gerät 18

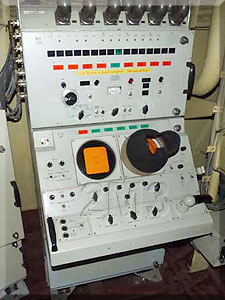

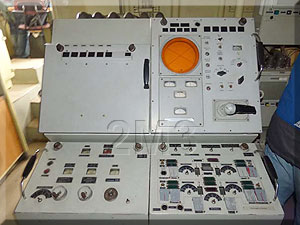

Hauptkonsole der Funkmessanlage
(Foto: 2M3)

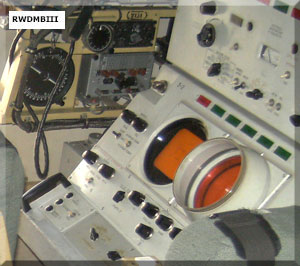

Bedienteil der Anlage in der Startrampe 3P51M
des Komplex 4K51 (Rubesh)
(Foto: http://commons.wikimedia.org/wiki/
File:Gefechtskabine_des_4K51_Rubesch.JPG)

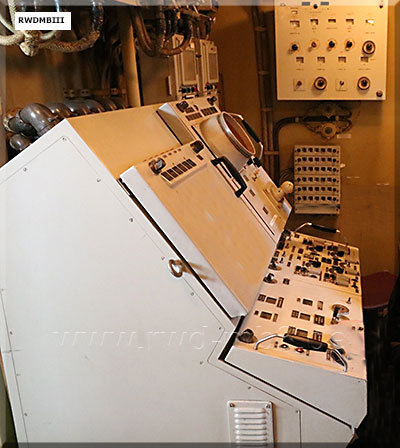

Konsole mit Tochtersichtgerät (Gerät 101) der Funkmessanlage
Der schwarzen Knauf dient wie im Bild da-
rüber zur Markierung der Ziele
(Foto: 2M3)
Gerät 83k der Waffenleitanlage Korall-Ä zur
Eingabe der Fühlungshalterdaten
(Foto: 2M3)

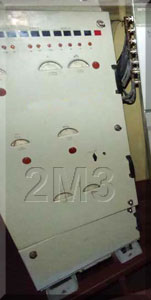

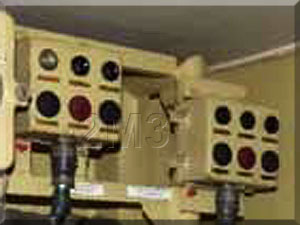

Pult 63k der Waffenleitanlage Korall-Ä mit
den unmittelbar vor dem Start umzulegenden Schaltverbindungen   (Foto: 2M3)

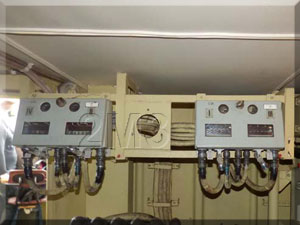

Waffenleitanlage Korall-Ä, Pulte für die Vor-
startkontrolle der Raketen   (Foto: 2M3)

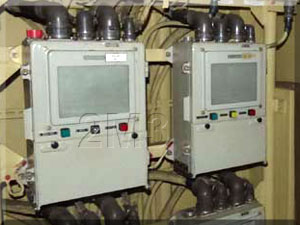

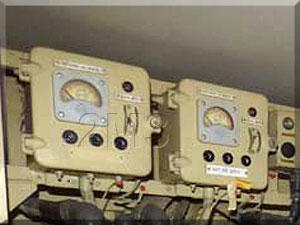

Geräte zum Zuschalten der Stromversorgung
für die Raketencontainer  (Foto: 2M3)

(Foto: 2M3)

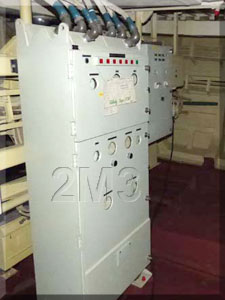

Schrank der Raketenwaffenleitanlage
(Foto: 2M3)

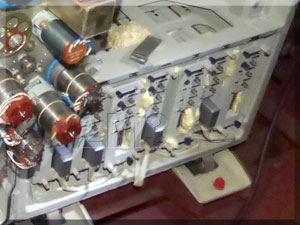

geöffneter Schrank der Raketenwaffenleitanlage
(Foto: 2M3)

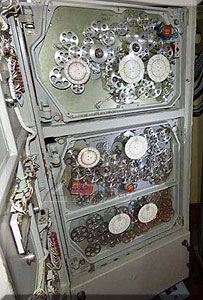

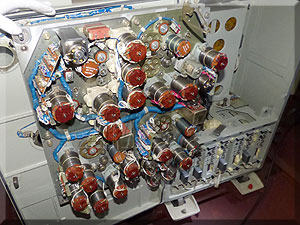

mechanische Teile des Analogrechners der Waffenleitanlage  (Fotos: 2M3)

Geräte der Anlage im HF-Raum
eines Kleinen Raketenschiffes
Projekt 1241RÄ

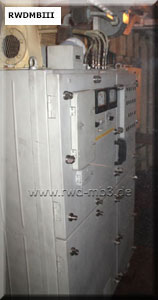

Schrank aus dem Funkmeß-Raum
(Fotos: 2M3)




Quelle: A 246/1/003; "Raketen über See" (E.Lemcke, H. Neidel)
www.and-kin2008.narod.ru/pr1241.html, www.rusarmy.com/pvo/pvo_vmf/rls_garpun-b.html
