Echolotanlage HAG 101 Typ 8602.5

Echolotanlage HAG 101

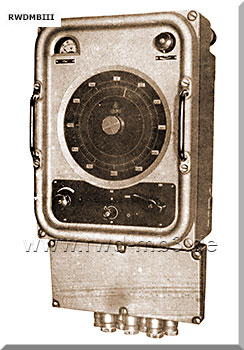

Anzeigegerät

Echolotanlage HAG 101
Ultraschallschwinger
  Bestimmung:
Echolotanlage zur Messung der Wassertiefe zwischen dem Schiffsboden und dem Meeres­grund
Anzeige der Tiefe auf Sichtanzeigevorrichtung

techn. Daten:
- Messbereich: 0 - 1200 m
   unterteilt in 2 Messbereiche
- Impulsdauer: ~ 1 ms
- Impulsfolge: 375 / 37,5 Hz
- Resonanzfrequenz: 31,5 kHz
- Verstärker: Geradeausverstärker,
   Resonanzfrequenz 31,5 kHz
- Stoßgenerator: 200 W effektive Sende-
   leistung
- Schwinger im rechteckigem Gehäuse
- Betriebsspannung: 220 V, 50 Hz
   bei Gleichspannungsbordnetzen:
     Umformer UGW22 oder UZW22
- Gewicht: 94 kp
- Hersteller: RFT/DDR

Bestandteile:
- 1 Anzeigegerät 8621.11
- 1 Verstärker 8642.1
- 1 Stoßgenerator 8622.2
- 1 Sendeschwinger SWE-10 8625.1
- 1 Empfangsschwinger SWE-10 8625.1
- 1 Verteilerdose VTE-10



Quelle: DV 451/26
