Technikkatalog



Lichttechnische Anlage K601S

K601S

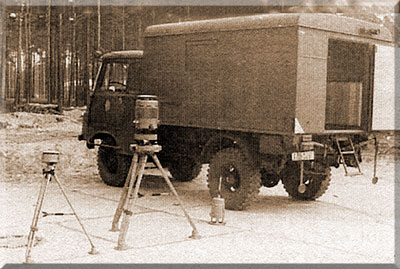

K601S mit Empfängern der Lichttechnischen Anlage
(Foto mit dankenswerter Genehmigung der Herausgeber des Buches
"Die Chemiker der NVA und der Grenztruppen der DDR")


K601S

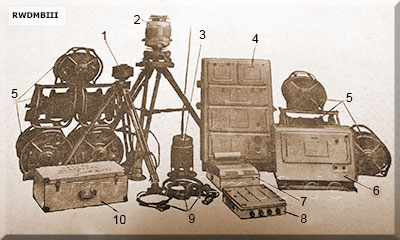

Hauptteile der LTA
  Bestimmung:
Ortung von Kernwaffendetonationen im Rahmen des territorialen Systems

techn. Daten:
• Ermittlung folgender Angaben:
 - Leuchtzeitdauer der 1. Phase des Lichtblitzes
    (4 - 250 ms)
 - Azimutwinkel (0 - 360°)
 - Höhenwinkel (-2 - +8°)
 - Entfernung zum Detonationsort
 - Zeitpunkt der Detonation
• Basisfahrzeug: LO 2002

Hauptteile:
  1  Empfänger II
  2  Empfänger I
  3  Empfänger III
  4  Digitalrechner
  5  Kabelsatz
  6  Stromversorgungsblock
  7  Drucker
  8  Ausdrucksteuerblock
  9  Verbindungskabel
10  EWZ


K601SK601S

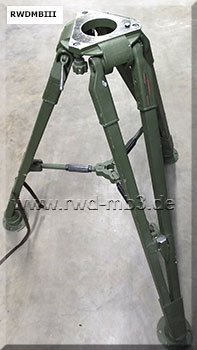

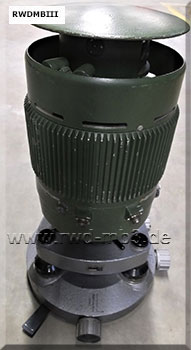

Empfänger IStativ für Empfänger I

K601SK601S

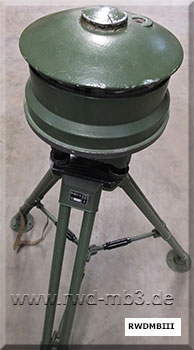

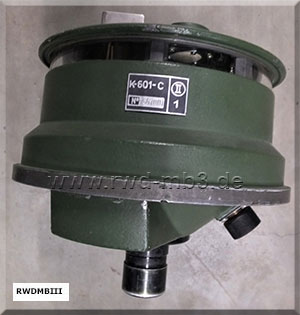

Empfänger IIEmpfänger II mit Stativ

K601S

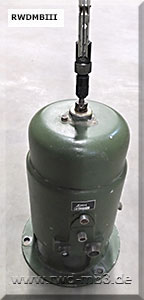

Empfänger III



Quelle: A 053/1/118
