Prüfstation A 4512U (KAPSO)

KAPSO

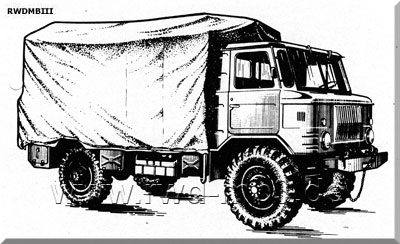

Prüfstation mit Plane
  Bestimmung:
Durchführung von Kontrollarbeiten, Fehlersuchen und Regulierungen an Triebwerken, die den Versionen der MiG-23 eingebaut sind, sowie an den zellenseitigen Systemen, die mit den Triebwerken zusammenarbeiten.
Der Einsatz erfolgt im Rahmen der Durch-
führung von Komplex- und periodischen Kontrollen sowie bei Bulletinarbeiten unter Flugplatzbedingungen.

techn. Daten:
- Basisfahrzeug: GAZ-66-05 mit Koffer K-66
- Abmessungen
   Länge: 6150 mm
   Breite: 2600 mm
   Höhe: 2925 mm
- Masse: 5970 kg
- Besatzung: 3 Personen


Bestand:
- Manometerpult A4512U-5200
- Hydraulikprüfstand A4512U-6000
- Vereintes Panel A4512U-0201
- Prüfmittel
- Registrierapparatur
- Elektroausrüstung
- EWZ
- ÄGU-17/35
- Bordsprechanlage SPU-7

KAPSOKAPSO

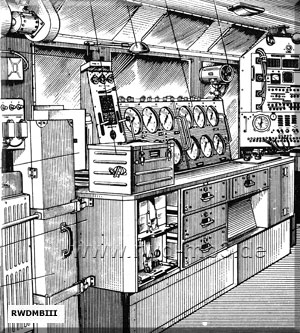

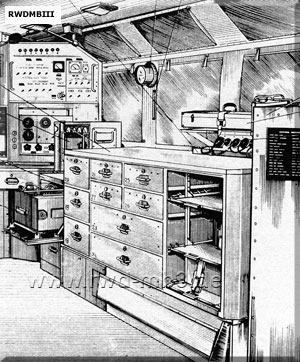

Ausrüstung linke Seite im Kofferaufbau Ausrüstung rechte Seite im Kofferaufbau

KAPSO
Ausrüstung an der Stirnwand im Kofferaufbau



Quelle: vorl. Beschreibung und Nutzung
