Aufklärungssystem KRTP-81 RAMONA

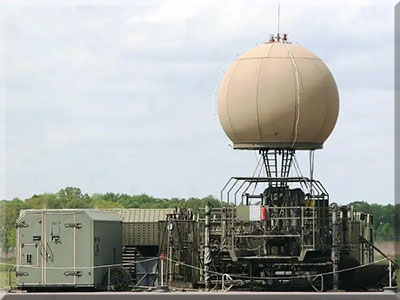

 Plattform mit Mast S25M-P (eingefahren) und Antennensystem im Kugelradom  Gerätecontainer |
Bestimmung: Passives elektronisches Auflärungssystem zur Erfassung, Peilung und Identifizierung elektromagneticher Ausstrahlung von Luft-, Boden- und Seezielen Bestand: • linker und rechter Posten mit: - Plattform mit 25 m hohen abgespannten Gittermast (S25M-P) und Kugelradom mit Empfangs- und Übertragungseinrichtungen zum Zentralposten - Empfangscontainer • zentralen Posten mit - Plattform mit 25 m hohen abgespannten Gittermast (S25M-P) und Kugelradom mit Empfangs- und Übertragungseinrichtungen zum rechten und linken Posten - Empfangscontainer (KB) - Analysecontainer (KV) - Planchett-Container (ZZD-M2) techn. Daten: - Frequenzbereich: 0,8 .. 18 GHz - Kapazität: Verfolgung bis zu 20 Zielen - Hersteller: TESLA Pardubice, CSSR - Einführung in NVA: 1983/1984 |
Quelle: www.manfred-bischoff.de
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
