Technikkatalog



Aufklärungssystem KRTP-86 TAMARA

KRTP-86

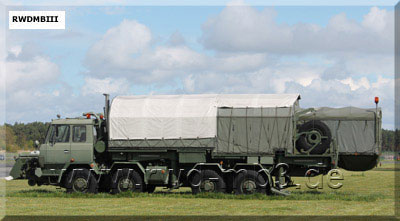

Antennträgerfahrzeug in Marschlage

KRTP-86

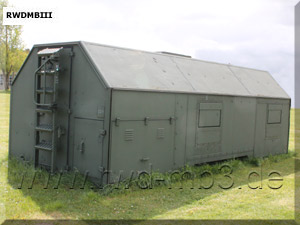

Gerätecontainer
  Bestimmung:
passives, elektronisches Aufklärungssystem zur Erfassung, Peilung und Identifizierung
elektromagnetischer Ausstrahlung vorrangig von Luftziele

Bestand:
- 3 Antennenträgerfahrzeuge auf TATR-815
   mit hydraulischem Teleskopknickmast und
   Antennenkuppel (enthält Ortungs- und
   Richtfunksystem)
   1x HAC für zentralen Posten
   2x HAB für rechten bzw. linken Posten
- 2 Empfängerfahrzeuge KB bzw. KC
   auf TATRA-813
- 1 Analysefahrzeug KM auf TATRA-813
- 1 Lagedarstellungsfahrzeug ZZP-4
   auf TATRA-813

techn. Daten:
- Basisfahrzeug TATRA-815
   Länge: 13,05 m
   Breite: 2,72 m
   Höhe: 3,87 m
- Antennenmast
   hydraulischer verstellbar auf 8, 12 und 25 m
- Hersteller: TESLA Pardubice, CSSR
- Herstellungszeitraum: 1986 - 1989

KRTP-86KRTP-86
Antennenträgerfahrzeug

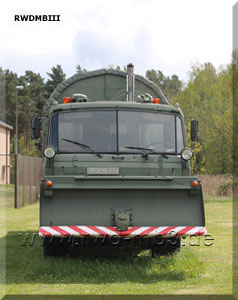

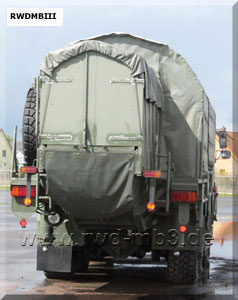

FrontansichtHeckansicht



Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
