Technikkatalog



Mechanisierte Schießplatzanlage



  Bestimmung:
Einsatz auf Truppenübungsplätzen zur Steuerung der Scheiben

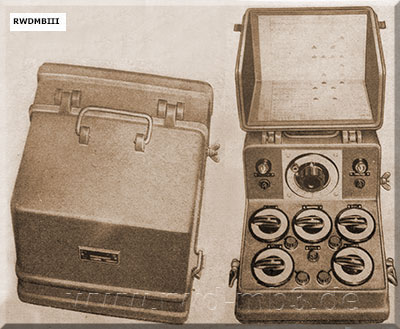

Mechanisierte Schießplatzanlage   Kommandogerät
Zum Auf- und Abklappen der Scheiben bei verschiedenen Zeiten.
Bei voller Ausnutzung können 40 Steuergeräte angeschlossen werden.

Dient zum Geben der Kommandos an die einzelnen Steuergeräte. Das Schaltpult und die Uhr sind Teil des Kommandogerätes.

Abmessungen: 250 x 250 x 230 mm
Gewicht: 10,2 kp
Stromversorgung: 220 V, 50 Hz

Mechanisierte Schießplatzanlage   Steuergerät
Zum Anbringen der Scheiben und zur Zieldarstellung in der Schieß- und taktischen Ausbildung

bewirkt in Verbindung mit dem Resonanzkontakt, dass die Scheibe von der waagerechten und senkrechtenStellung und umgekehrt gebracht wird.

Abmessungen: 600 x 310 230 mm
Gewicht: 22,5 kp

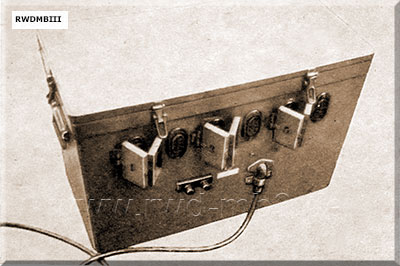

Mechanisierte Schießplatzanlage   Verteiler
verteilt die vom Kommandogerät ankommenden Impulse und die Netzspannung an die einzelnen Steuergerätegruppen

Abmessungen: 260 x 120 x 80 mm
Gewicht: 3,8 kp

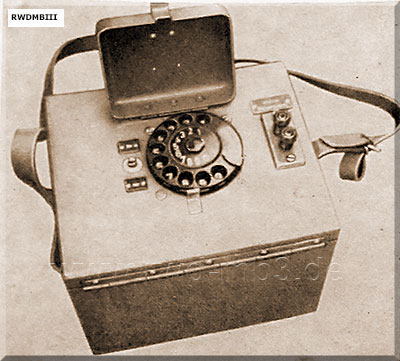

Mechanisierte Schießplatzanlage   Generator (für alte Ausführung)
Mit Hilfe des Generators und Verstärkers werden bei der alten Ausführung der Anlage die Kommandos über größere Entfernungen übertragen.

Der Generator arbeitet auf der Basis von Elektronenröhren, die aus eingebauten Trockenbatterien gespeist werden.

Abmessungen: 225 x 195 x 235 mm
Gewicht: 8 kp

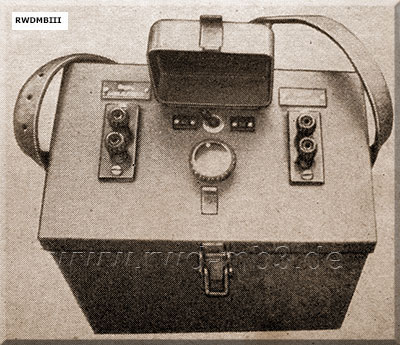

Mechanisierte Schießplatzanlage   Verstärker (für alte Ausführung)
Verwendung s. Generator

Abmessungen: 230 x 140 x 280 mm
Gewicht: 10 kp (mit NC-Sammler)

Mechanisierte Schießplatzanlage
Mechanisierte Schießplatzanlage
Verteiler geöffnet

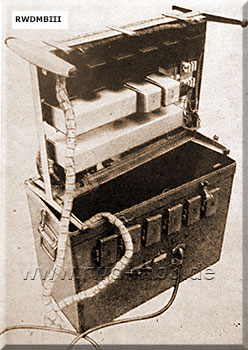

  Verteiler (für alte Ausführung)
Zum Auf- und Abklappen der Scheiben bei der alten Anlage in den verschiedenen Zeiten.

Gibt bei der alten Ausführung der Anlage die von der Wählerscheibe erhaltenen Kommandos an die entsprechenden Anschlüsse weiter. Arbeitet auf dem Prinzip der automatischen Telefontentrale.
Bestandteile:
- Schaltbrett
- Hauptsicherung
- Transformator
- Gleichrichter
- Drehwähler
- Starkstrorelais
- Kondensatoren
- Anschlusssicherungen

Abmessungen: 670 x 355 x 505 mm
Gewicht: 46,5 kp
Stromversorgung: 220 V, 50 Hz

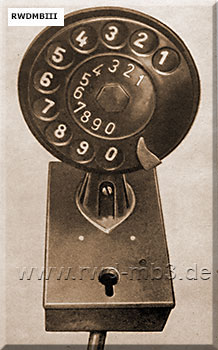

Mechanisierte Schießplatzanlage   Wählerscheibe (für alte Ausführung)
Dient zum Geben der Kommandos an der Verteiler bei der alten Ausführung der Anlage und bewirkt das Auf- und Abklappen der Scheiben.

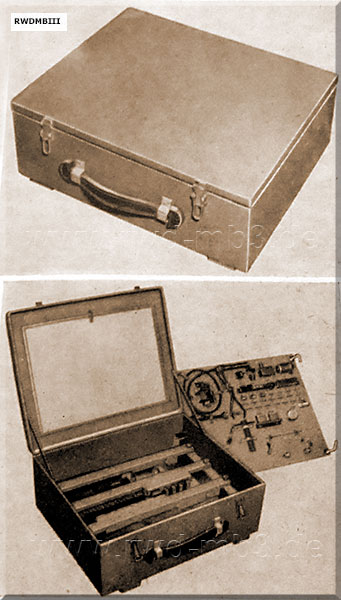

Mechanisierte Schießplatzanlage   Ersatzteilkasten
Beseitigung von Störungen an der mechanisierten Schießplatzanlage

Abmessungen: 500 x 400 x 190 mm
Gewicht: 21 kp



Quelle: DV 40/15 (1961)
