Technikkatalog



Zug- und Transportfahrzeug MT-LB (Pzj)

MT-LB (Pzj)
MT-LB (Pzj.Z)

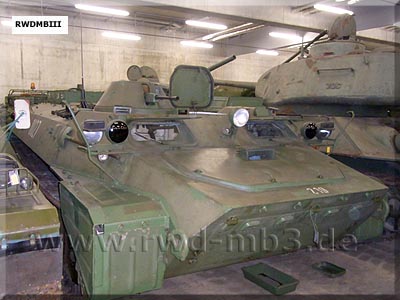

MT-LB (Pzj)

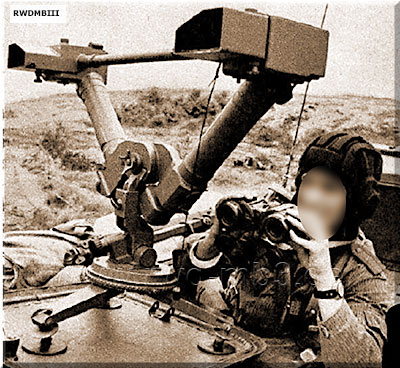

MT-LB als Führungsfahrzeug der Panzerjäger mit Entfer­nungs­messgerät EM-61P  (Foto: Armeerundschau 10/1984)
  Bestimmung:
Einsatz in Panzerjägereinheiten in der Version
- Pzj.Z als Zugmittel der Panzerabwehrkanone
   T12/MT12 sowie zum Transport der Bedie-
   nung und der Munition
- Pzj.F als Führungsfahrzeug

techn. Daten:
- Basisfahrzeug: MT-LB
- Besatzung
   Pzj.Z: 2 + 6 Personen
   Pzj.F: 2 + 3 Personen
- Masse
   Pzj.Z: 11,08 t
   Pzj.F. 11 t
- Abmessungen
   Länge: 6454 mm
   Breite: 2850 mm
   Höhe: 1865 mm

Ausrüstung
• Bewaffnung
   - 7,62-mm-Pz-MG PKT
• Ziel- und Beobachtungsgeräte
   - 5 Winkelspiegel TNPO-170(A)
   - 2 Glasblock B-2
   - 1 Zielfernrohr PP-61B
   - 1 Nachtsichtgerät TWN-2B oder TWN-2P
• Funkausrüstung
   - Panzerfunkgerät R-123
   - Bordsprechanlage R-124

zusätzliche Ausrüstung PzjZ:
- Kampfsatz für Panzerabwehrkanone
   T12/MT12
- Panzerbüchse RPG-7
- Funkgerät R-108 bzw. R-107M
- Nachtsichtgerät APN5-40
- Zielfernrohr OP4-40
- Rundblickfernrohr PG-1 und
   Kollimator K1 mit Stativ
- Einheitsbeleuchtungssatz EB-62
- 2 Nachtorientierungspunkte
- Gerät zur Spezialbehandlung GES-10

zusätzliche Ausrüstung PzjF
- 2 Funkgeräte R-107M
- Nachtbeobachtungsgerät NNP-21
- Entfernungsmessgerät EM-61P
- Feuerleitgerät PUO-9
- Richtkreis PAB-2a
- 2 Nachtorientierungspunkte
- Gerät zur Spezialbehandlung GES-10
- Kampfstoffanzeiger WPChR
- Kernstrahlungsmess- und Aufklärungsgerät
   RWA-72K


MT-LB (Pzj) MT-LB (Pzj)

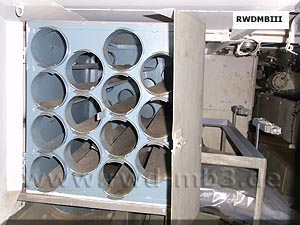

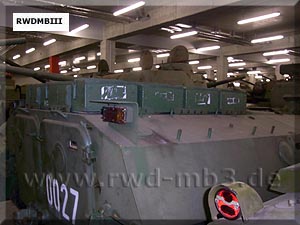

MT-LB (Pzj.Z), Granatschrank zur Unter­bringung von MunitionMT-LB (Pzj.Z), Plattform für Kisten mit
Munition und Pioniergerät



Quelle: K 051/3/001
