Kennanlage Nichrom-RR

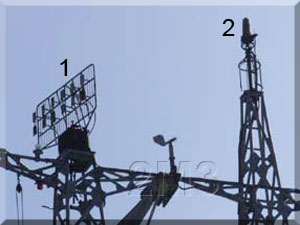

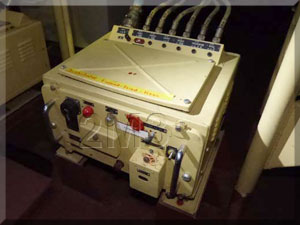

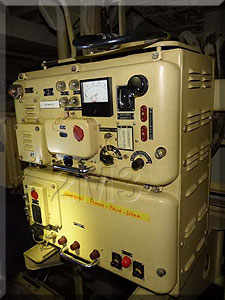

 Sende-Empfangsgerät (Gerät 2)  Dechiffrator (Gerät 3)  Mast mit Antennen der Kennanlage 1 - Antenne mit Richtwirkung (Gerät 1-NS) zur Abfrage 2 - Antenne des Antwortsystems (Gerät 1-ON) |
Bestimmung: gleiche Zweckbestimmung wie die gekoppelte Freund-Feind-Kennanlage "Nichrom" mit der Besonderheit, dass ein Abfragegerät für die Kopplung mit 2 Funkmessanlagen vorhanden ist. ermöglicht: - autonome Abfrage bei Kopplung sowohl mit der ersten als auch mit der zweiten Funkmess- anlage - kombinierte Abfrage entweder mit der ersten oder mit der zweiten Funkmessanlage - Abfrage "Ventil" entweder mit der ersten oder mit der zweiten Funkmessanlage Bestand: • Mit der Funkmeßanlage 1 sind angeordnet: - Gerät 2 Sende-Empfangsgerät - Gerät 3 Dechiffrator und Kopplungsgerät - Gerät 4 Selektor - Gerät 5 Verteiler - Gerät 6B Bediengerät - Gerät 7(1) Antriebsverstärker für Antenne 1 - Gerät 8(1) Gleichrichter des Antriebes - Gerät 9 Lüfter - gerät 10 Störschutzfilter - Gerät 14 Spartransformator • Mit der Funkmeßanlage 2 sind angeordnet: - Gerät 17B Bediengerät - Gerät 11B Verteiler - Gerät 7(2) Antriebsverstärker für Antenne 2 - Gerät 7(2) Gleichrichter des Antriebes • Gerät 18B Hochfrequenzumschalter • Am Mast des Schiffes sind angebracht: - Gerät 1-NS(1) Antenne die mit der Antenne der Funkmeßanlage 1 gekoppelt ist - Gerät 1-NS(2) Antenne die mit der Antenne der Funkmeßanlage 2 gekoppelt ist - Gleichrichter - Gerät 1-ON Antenne des Antwortgerätes Erweiterung: - Kennzusatz 082 techn. Daten: wie Gerät Nichrom spezielle Prüfgeräte: - Kontroll- und Abfragegerät I-353 - Kontrolldechiffrator I-354 - Leistungsmesser I-351 - Wellenmesser I-332 | |
 |  |

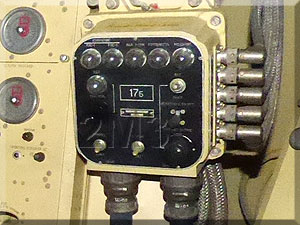

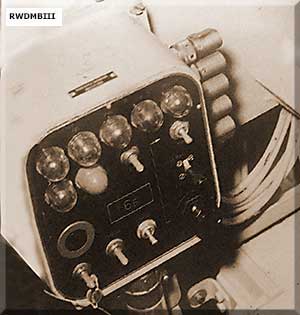

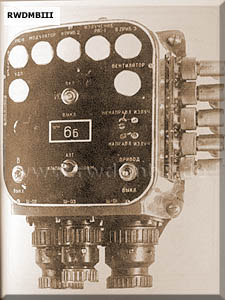

| Bediengerät 6B | Bediengerät 17B |
Quelle: DV 454/29c; Fotos: 2M3, aufgenommen auf einem Kleinen Raketenschiff Projekt 1241RÄ
