Übersichtsfunkmeßgerät ORL-5

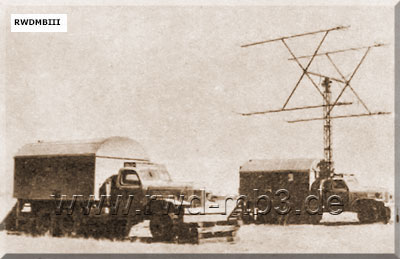

 Anlage in Arbeitslage |
Bestimmung: Bestandteil der Funkmeßlandeanlage RSP-5 Erhalt einer genauen Übersicht der Luftlage im Flugplatzraum, zum Leiten von anfliegenden Flugzeugen entsprechend dem festgelegten System, zum Auflösen von Verbänden und zum Heranleiten an den Auffassungsbereich des Präzisionslandefunkmeßgerätes techn. Daten: Das Gerät entspricht der Funkmeßstation P-10 - Frequenzbereich: 82 .. 95 MHz - Impulsfolgefrequenz: 100 Hz - Impulsdauer: 8 μs - Impulsleistung: 75 kW - Reichweite: 125 km - Drehgeschw. Antenne: 6 U/min Bestand: - Funkmeß-Sender und Empfänger - Rundsichtgerät - Höhensichtgerät - Störschutzzusatzgerät - Antennenanlage |
Quelle: HB 325/2a
