Anzeigegerät OTK-2

Anzeigegerät OTK-2   Bestimmung:
Grundgängerboje zur Anzeige des Liegeplatzes eines gesunkenen Torpedos durch Auftauchen eines Ballons
Wirkungsweise beruht auf dem Zusammenwirken des Hydrostaten (eingestellte Wassertiefe) und der Wasserschlagklappe (Geschwindigkeit)

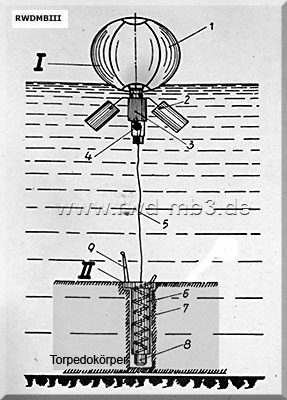

Hauptteile:
- auftauchendes Teil (I)
   Ballon mit Schraubstutzen (1)
   Schutzgehäuse (2)
   Gaskammer (3)
   Seiltrommel (4)
- feststehendes Teil (II)
   Gehäuse (6)
   Hydrostat (8)
   Wasserschlagklappe



Quelle: DV 453/5
