Technikkatalog



Präzisionslandefunkmeßgerät PRL-5m

PRL-5

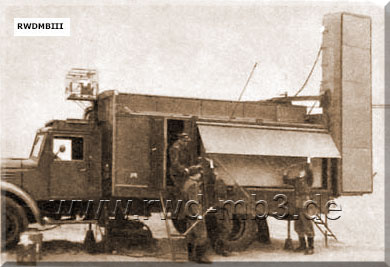

Herstellen der Arbeitsbereitschaft

PRL-5

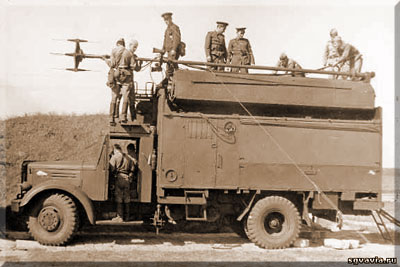

Aufrichten des Antennenmastes der Peilanlage ARP
die Funkmeßantennen sind noch in Marschlage
(Foto: ww.sgvavia.ru/forum/58-27-7)
  Bestimmung:
Bestandteil der Funkmeßlandeanlage RSP-5

techn. Daten:
- Frequenzbereich: 9375 MHz
- Impulsfolgefrequenz: 2000 Hz
- Impulsdauer: 0,6 μs
- Sendeleistung: 35 kW
- Reichweite: 30 km
- Auflösung
   Entfernung: 100 m
   Seitenwinkel: 2,2°
   Höhenwinkel: 1,3°
- Schwenkbereich Ant.-Diagramm
   Kurswinkelantenne: +10° .. -10°
   Gleitweg: + 8° .. -1°
- Schwenkfrequenz der Strahlen: 0,5 Hz

Bestandteile:
- 2 Sender und 2 Empfänger
- 2 Gleitwinkelsichtgeräte
- 2 Kurswinkelsichtgeräte
- kombiniertes Sichtgerät
- UKW-Peiler
- UKW-Peilantenne
- 3 UKW-Funkstationen R-801
- Gleitwinkelantenne
- Kurswinkelantenne
- 2 Diskus-Konus-Antennen
- 2 Stromversorgungswagen



Quelle: HB 325/2a
