Höhenfinder PRW-17 (1RL141)

PRW-17

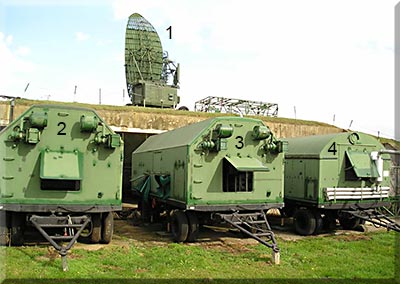

Gesamtkomplex (Foto: de.valka.cz)
   1  Kabine C-01
   2  Kabine C-02
   3  Kabine C-03
   4  Kabine C-04


PRW-17

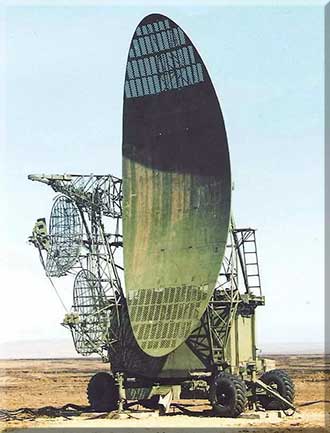

Kabine C-01 (Foto: rtv-pvo-gsvg.narod.ru)

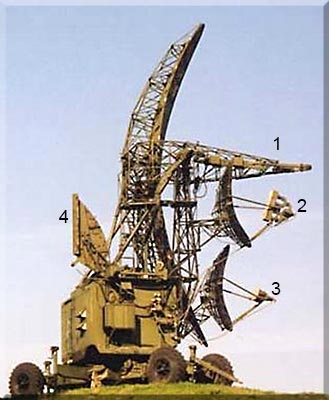

 1  Hauptantenne
 2  obere Kompensationsantenne
     (ähnlich wie bei PRW-13)
   3  untere Kompensationsantenne
   4  Hornstrahler rückwärtige Kom-
     pensationsantenne

PRW-17
Kabine C-01, Ansicht von vorn
  Bestimmung:
Fahrbarer Höhenfinder
In Zusammenarbeit mit Rundblickstationen zur Bestimmung der Flughöhe von Zielen
dient
- zur Aufklärung von niedrig fliegenden Zielen
   im Entfernungsmessermodus
- zur Bestimmung des Azimuts und des
   Positionswinkels des aktiven Störsenders
- zur Bestimmung und Angabe der Koordi-
   naten für die Führung von Kampfflugzeuge
   und Flugabwehrraketen

techn. Daten:
- Aufklärungsentfernung bei Höhe
   100 m: 45 km
   500 m: 95 km
   10000 m: 310 km
- Aufklärungshöhe: 85 km
- Frequenzbereich: 2 - 3 GHz
- Sendeleistung: > 2,5 MW
- Durchschnittsleistung: > 41 kW
- Pulswiederholfrequenz: 182 ... 1460 Hz
- Pulsdauer: 1,1 / 9 µs
- Öffnungswinkel
   Seite: 2,5°
   Höhe: 1,15°
- Betriebsarten:
   Rundsichtbetrieb
   Höhenwinkelbetrieb
   Standbetrieb

Bestand:
- Anhänger C-01: Sende-Empfangskabine,
   Dreh- und Schwenksysteme, Kühlsystem
   Lafette KLU-10
   Gesamtmasse: 17,5 t
   Länge: 8,29 m
   Breite: 2,90 m
   Höhe: 3,46 / 10 m
- Anhänger C-02: Sichtgeräte, Störschutz-
   anlage,
   Fahrgestell 2-PN-10
   Gesamtmasse: 13,5 t
   Länge: 9,01 m
   Breite: 2,90 m
   Höhe: 3,27 m
- Anhänger C-03: Kontroll- und Prüfapparatur,
   Umformer WPL-30
   Fahrgestell 2-PN-10
   Gesamtmasse: 9,5 t
   Länge: 9,01 m
   Breite: 2,90 m
   Höhe: 3,27 m
- Anhänger C-04: Diesel-Elektroaggregat 5E96
   (2x 100 kW)
- Zugfahrzeuge


nachfolgende Fotos stammen von der Webseite: rtv-pvo-gsvg.narod.ru

PRW-17PRW-17

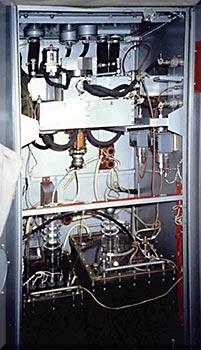

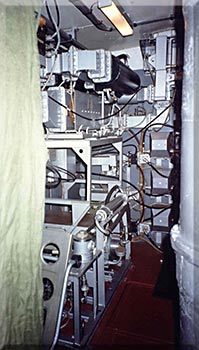

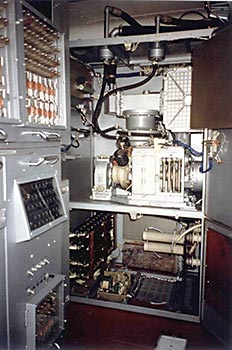

Sende-Empfangskabine C-01Sende-Empfangskabine C-01,
Stabilotron MIS-2

PRW-17PRW-17

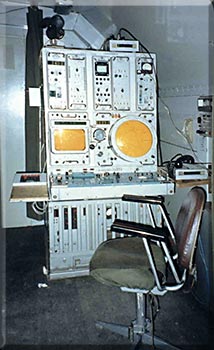

Sende-Empfangskabine C-01Kabine C-02, Sichtgeräteschrank



Quelle: www.radartutorial.eu, "Luftverteidigung der DDR - FRK S-200 "Wega"
