Luft-Luft-Rakete R-3R

R-3R
Gesamtansicht

R-3R

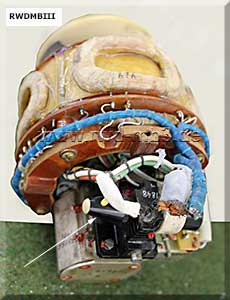

Zielsuchlenkkopf
(Foto: von Ciacho5, via Wikimedia Commons)
  Bestimmung:
gelenkte Luft-Luft-Rakete mit Funkmeß-Kopf für geringe Entfernungen
Einsatz von Flugzeugen, die mit dem Funkmess-Visier RP-22 ausgerüstet sind

techn. Daten:
- Länge: 3417 mm
- Rumpfdurchmesser: 127 mm
- Flügelspannweite: 528 mm
- Masse: 83,5 kg
- Masse Gefechtsteil: 11,3 kg
- Anzahl Splitter: ca. 1000
- Zünder: Funk-Annäherungs-
   und Aufschlagszünder
- Antrieb: Feststofftriebwerk
- Reichweite: 8,7 km
- Lenksystem: Funkmeß halbaktiv
- Lenkmethode: proportionale Annäherung
- Startschiene: AP-13U2

Einsatz:
   MiG-21S, MiG-21SM, MiG-21SMT, MiG-21ST,
   MiG-21bis, MiG-23S, MiG-23MS

Nummernverzeichnis: 30 40 00 (Erzeugnis 320)

R-3RR-3R

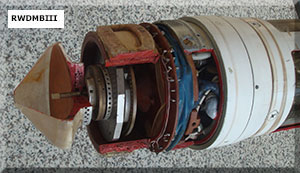

Zielsuchkopfgut ist das Klystron zu sehen

R-3S/R-3RR-3S/R-3R

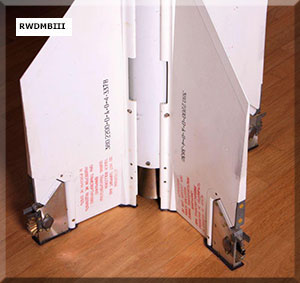

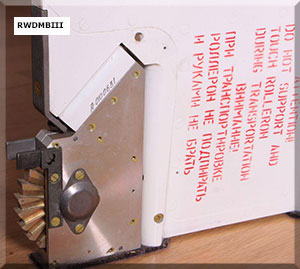

Detailfotos der Tragflächen mit den Kreiselrudern (Fotos: ostron.de)



Quelle: Fligerrevue 6/1991
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow und im Telefon- und Raketenmuseum der Gemeinde Pinnow
