Technikkatalog
Rammfähre RF 68(M)

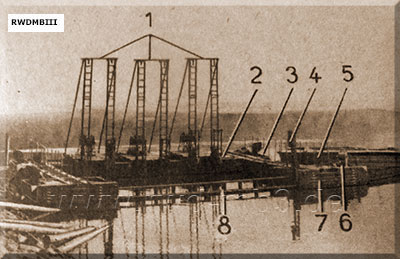

 Rammfähre mit 3 Rammsektionen zum Rammen von 6 Pfäh- len mit angekoppeltem Bugsierboot

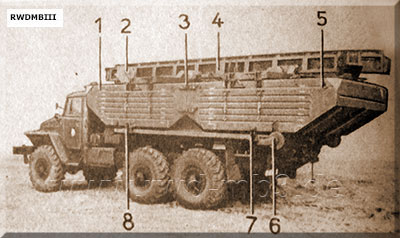

 Transportfahrzeug I
|
Bestimmung: Rammen von Pfählen und Pfahljochen bis zu 6 Pfählen mit unterschiedlichen Stützweiten beim kombinierten und Behelfsbrückenbau in Gewässern Die Rammfähre RF 68M ist gegenüber der RF 68 ausgerüstet mit - Elektroaggregat GAB 3 - 6 Elektroseilzügen zum Heben der Rammen und Rammpfählen - Beleuchtungseinrichtung Der Transport erfolgt mit 4 LKW Ural 375D techn. Daten: - Rammfähre Länge: 13160 mm Breite: 5500 - 9500 mm Höhe (Rammsektion montiert): 5500 mm - Rammsektion DCB 6 Masse mit 2 Dieselrammen: 1500 kg Masse Rammbär: 155 kg Hubhöhe Rammbär: 1 m Schlagzahl: 100 je min. Schlagenergie max.: 200 kpm Treibstoffverbrauch eines Rammbären: 1 l/h - Stärke Rammgruppe: 0/1/11 Hauptbestandteile: - Transportfahrzeug I mit Pontonpritsche und Ausleger 2x 3-m-Pontons - Transportfahrzeug II mit Pontonpritsche 1x 6-m-Ponton 1x Rammsektion DCB 6 - Transportfahrzeug III mit Pontonpritsche 1x 6-m-Ponton 1x Rammsektion DCB 6 - Transportfahrzeug IV Pritsche und Plane 1x Rammsektion DCB 6 1x Bugsierboot BMK 130 |

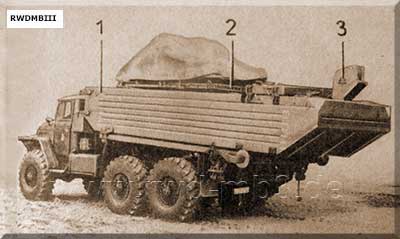

 Transportfahrzeug II und III |
 Transportfahrzeug IV |
| 1 6-m-Pontons 2 Rammsektion als "Transportdreieck" 3 Ankerwinde |
1 3. Rammsektion 2 Bugsierboot |
Quelle: A 052/1/202
