Rettungsgerät RG-UF, Typ 62015

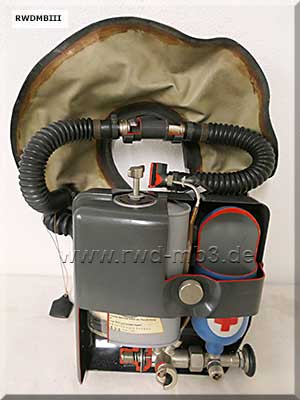

 Rettungsgerät (Schnittmodell) |
Bestimmung: Erhöhung der Sicherheit bei Unterwasserfahrt und zum Schutz der Panzerbesatzung, wenn die unter Wasser stehengebliebene Panzertechnik verlassen werden muss techn. Daten (RG-UF/M): - Betriebsarten: Marschlage Bereitschaftslage Gefechtslage - Sauerstoffflasche Material: Stahl Inhalt: 0,8l Fülldruck: 200 kp/cm2 - Absorber: 1 kg Atemkalk - Atembeutel: 3 + 0,5l - Masse mit Tasche und Zubehör: 8,2 kg RG-UF/M: 7,0 kg - Abmessungen in Tasche Länge: 370 mm Breite: 350 mm Höhe: 140 mm - Tauchzeit: 100 min - Tauchtiefe: 6/10 m - Herstellungszeitraum: 1970 - 1989 - Hersteller: VEB Medizintechnik Leipzig (MEDI) MLW Leipzig |

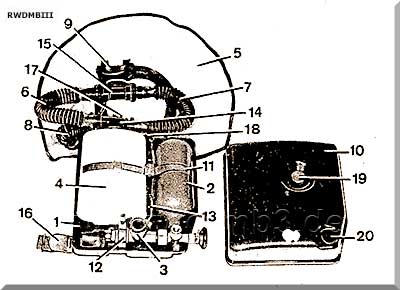

 Aufbau |
1 Gehäuseunterteil 2 Sauerstoffflasche 3 Druckminderer mit Zusatzventil 4 Absorber 5 Atembeutel 6, 7, 8 Faltenschlauch 9 Mundstück 10 Gehäusedeckel 11, 12 Spannband 13 Verbindungsschlauch 14 Verteilerstück 15 T-Stück mit Atemventil 16 Leibgurt 17 Knebelschraube 18 Kordelmutter 20 Kappe |

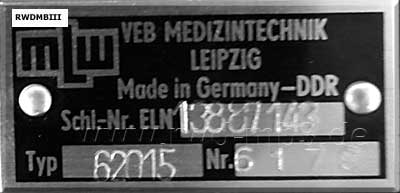

 Typenschild |
Quelle: A 051/1/304
