Technikkatalog



Automatischer Funkkompass RKL-41

RKL-41

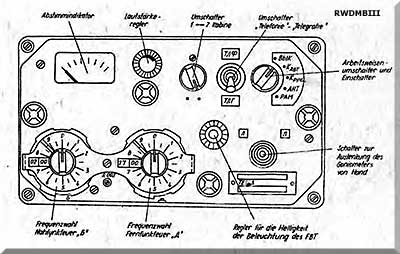

Frontplatte Fernbedienteil
  Bestimmung:
- ununterbrochene Messung des Winkels
   zwischen Flugzeuglängsachse und der
   Richtung zu einem abgestimmten Sender
   (Kurswinkel zum Funkfeuer KWF)
- Anzeige am KWF-Anzeigegerät

techn. Daten:
- Frequenzbereich: 150 - 1800 kHz
- Einsatzhöhe: ≤ 15000 m
- Stromversorgung:
   Gleichspannung: 27 V
   Wechselspannung: 115 V, 400 Hz

Gerätesatz:
- 1 Block P  Empfänger
- 2 Blöcker O   Fernbedienteile
- 2 Blöcke B  Umschalter Funkfeuer
- 1 Block A  Rahmenantenne
- 1 ungerichtete Antenne
- 1 Antennenanpassungstransformator
- 2 KWF-Anzeigegeräte LUN 3615



Quelle: Studienmaterial L-39
