Technikkatalog



Funkbake RM-2M

RM-2   Bestimmung:
Ältere Ausführung einer Funkbake für die Leitung der Flugzeuge bei Luftlandungen.
(Bezeichnung RM ist abgeleitet von RadioMajak)
Das Gerät RM-2M arbeitet mit dem Flugzeugfunkmess-System "Groza" von Transportflugzeugen (z.B. Groza-26 der An-26) zusammen.
Das Gerät RM-2M wurde durch die Funkbake RM-5 abgelöst.
Ob diese Geräte in der NVA genutzt wurden ist nicht bekannt. Dieses Gerät stammt aus einer sowjetischen Einheit.

Es ist anzunehmen, dass sich sich um ein System mit aktiver Antwort handelt. Der Filter für Abfrage-Kode gewährleistet, dass dieses System nur auf kodierte Abfragen der Flugzeugfunkmess-Station antwortet. Mit dem Antwort-Kode-Filter lassen sich spezielle Informationen mit dem Antwortsignal übertragen und auf dem Sichtgerät im Flugzeug anzeigen.



RM-2RM-2

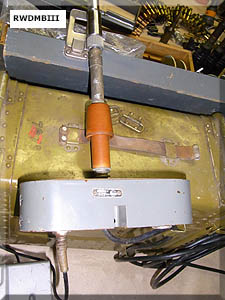

Antenne (Block L4)

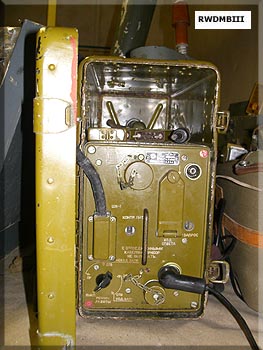

Gesamtansicht

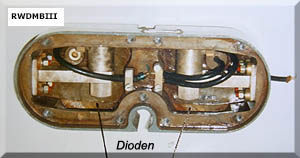

Antennenfuß geöffnet
rechts und links Hohlleiterabschnitte mit je einer
Misch- oder Demodulatordiode

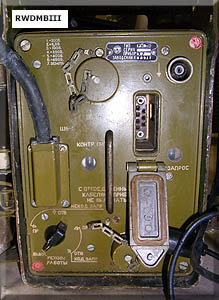

RM-2RM-2

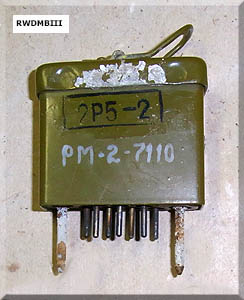

Öffnung für den Antwort-Kode-FilterAntwort-Kode-Filter

RM-2

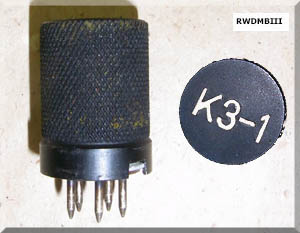

Abfrage-Kode-Filter



Fotos aufgenommen in NVA Ausstellung Harnekop e.V.
Informationen: http://www.forumavia.ru/forum/5/0/1739492920436261374761272697350_1.shtml?topiccount=39, www.russianarms.ru
