Sichtfunkpeilanlage RUMB

RUMB

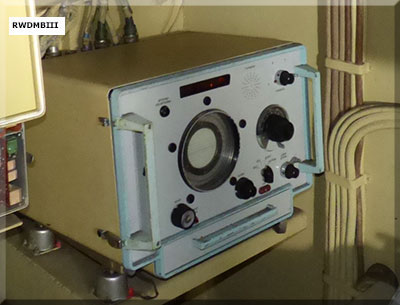

Bordempfänger
(Foto: 2M3, aufgenommen auf einem Kleinen Raketenschiff Projekt 1241RÄ)
  Bestimmung:
Einsatz auf Kampf- und Hilfsschiffen zur Standortbestimmung auf See
Die Standortbestimmung erfolgt durch Anpeilung von Funkfeuern oder anderen bekannten Sendern

techn. Daten:
- Frequenzbereiche
   Mittelwelle: 250 - 545 kHz
   Grenzwelle: 1600 - 2850 kHz
- Betriebsarten der Sender: A1, A2, A3
- Stromversorgung: 127 V, 50 Hz

Nutzung auf Projekten:
1159, 1241

Bestandteile der Anlage:
- Rahmenantennen RA1,2-4, RA 0,6-6
- Säule der Rahmenantenne
- Antennenkasten
- Antennenverstärker
- Bordempfänger
- Signaltafel
- statischer Umformer
- Kopfhörer
- Kabeläquivalent
- EWZ


RUMBRUMB

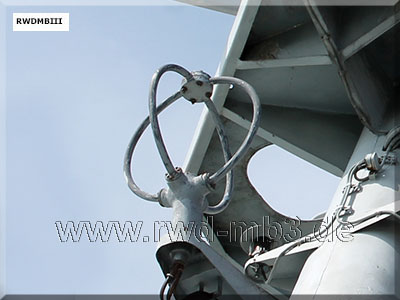

Rahmenantennestatischer Umformer



Quelle: A 201/1/205
