Technikkatalog
KC-Aufklärungsfahrzeug SPW 40 Ch

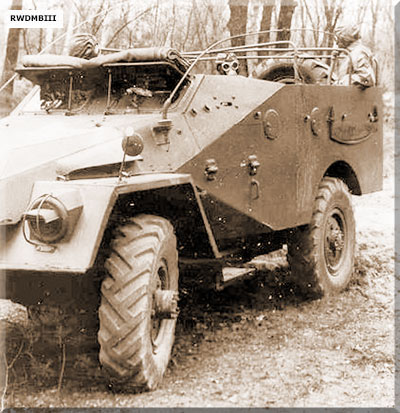

 Frontansicht |
Bestimmung: Führung der Kernstrahlungs-, Chemischen und unspezifizierten bakteriologischen (biologischen) Aufklärung techn. Daten: - Basisfahrzeug: SPW 40 Bestand (Original) - 2 Dosisleitungsmesser DP-1 oder DP-2 - Aktivitätsmesser DP-12 oder DP-11-B - 2 Strahlungsanzeiger DP-63 oder DP-62 - Automatischer Kampfstoffanzeiger GSP-1 - 2 Kampfstoffanzeiger PChR - Probenentnahmesatz - 40-mm-Leuchtsignale Chemiche Warnung - 4 Zeichensätze KZO-2 - Fähnchenschießgerät |
 |  |

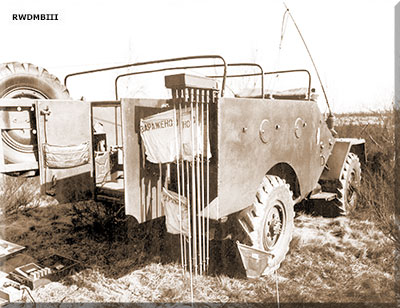

| Rückansicht mit Fähnchenschießgerät | Messtechnik - Metereologischer Satz Ch MS-2 - halbautomatischer Kampfstoffanzeiger PP ChR - Kampfstoffanzeiger PChR - Dosimetersatz C2 (RDC 2) |

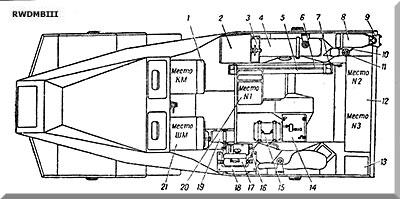

 Unterbringung der Besatzung und der Ausrüstung (Original) |
1 Platz des Kommandeurs 2 Behälter für Hilfsausrüstung 3 tragbarer Akkumulator 4 Beta-Gamma-Dosisleistungsmesser 5 Markierungszeichen im Bezug 6 Markierungsstangen 7 Halterung 8 Fähnchenschießgerät 9 Halterung für Fähnchenschießgerät 10 Anschlusskabel 11 Steuergerät für Fähnchenschießgerät 12 hintere Sitzbank 13 Stellage für DK-4 14 Kiste für Anzeigegeräte 15 Dosisleitungsmesser in Transportkiste 16 Aufhängung für Dosisleitungsmesser 17 GSP-1 18 Aufhängung für GSP-1 19 Akkumulator 20 Sitzplatz für Ch-Aufklärer Nr. 1 21 Platz des Fahrers |
Quelle: russianarms.ru
Fotos mit dankenswerter Genehmigung der Herausgeber des Buches "Die Chemiker der NVA und der Grenztruppen der DDR"
