Technikkatalog
Schützenpanzerwagen SPW 40P2 (BRDM-2)

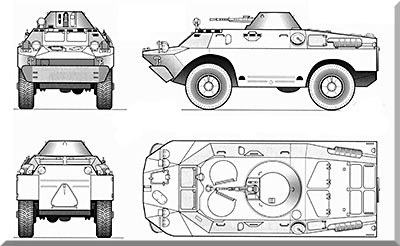

   Rissdarstellung, Ausführung 1964 |
Bestimmung: schwimmfähiger Schützenpanzerwagen der Aufklärungs-, Nachrichten und chemischen Einheiten sowie Basisfahrzeug für Bewaffnung techn. Daten: - Gefechtsmasse: 7,2 t - Abmessungen Länge: 5750 mm Breite: 2362 mm Höhe: 2350 mm - Besatzung: 4 Personen Ausrüstung - Bewaffnung untergeracht im Turm 7,62-mm-Pz-MG PKT 14,5-mm-Pz-MG KPWT - Ziel- und Beobachtungsgeräte Zielfernrohr PP-61A(M) Beobachtungsgerät TPKU-2B 3 Winkelspiegel TNPO-115 Beobachtungsgerät TNPT-1 7 Winkelspiegel TNP-B Winkelspiegel TNP-205 Nachtsichtgerät TKN-1(S) mit IR-Scheinwerfer OU-3GA2 Nachtsichgerät TWN-2B oder TWNO-2B mit IR-Scheinwerfer FG-125 - Funkgerät R-123M - Bordsprechanlage R-124 - Absorptionsfilter FPT-100M - Gerät zur Spezialbehandlung DK-4B/DK-4B - Kernstrahlungswarn- und Aufklärungs- gerät RWA-72K (nur in Führungsfahr- zeugen) - Navigationsanlage TNA-2 / TNA-3 - Reifendruckregelanlage - Geländezusatzantrieb - Wasserstrahltriebwerk - Lenzanlage - Seilwinde - Kampfraumbeheizung Gerätenummer: 141P2 Modifikationen: - SPW 40P UM für KC der KCA, Kdr. Akl. Btl. und BC der PALR-Bttr. - SPW 40P2Ch für Einheiten KCA |
 |  |

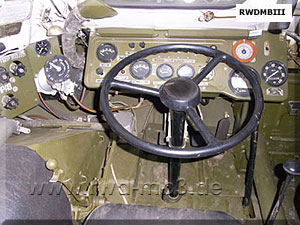

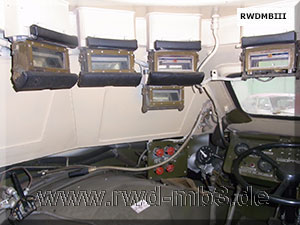

| Beobachtungsgeräte am Platz des Fahrers | Platz des Fahrers |
 |  |

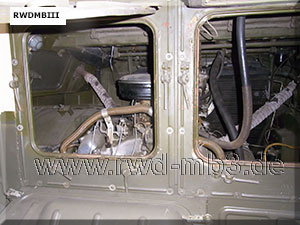

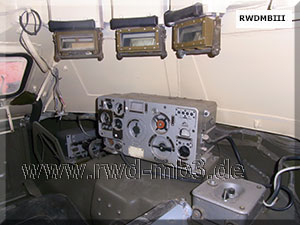

| Beobachtungsgeräte und Nachrichtenmittel R-123 und R-124 am Platz des Kommandanten | Blick durch die geöffneten Luken aus dem Kampfraum in dsen Motorraum |
Quelle: K 051/3/001; Fotos u.a. aufgenommen bei Red Star Company
