Transportflugzeug Tu-124

Tu-124

Tu-124

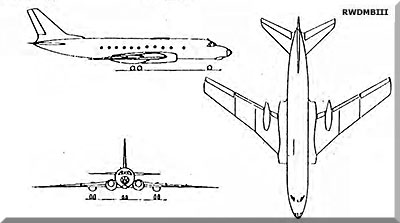

Dreiseitenriss
  Bestimmung:
Zum Transport von Truppen und Material am Tage und in der Nacht unter allen meteorolo-
gischen Bedingungen auf kurzen und mittleren Strecken.

techn. Daten:
- Länge: 30,5 m
- Spannweite: 25,6 m
- Höhe: 8,1 m
- Besatzung: 5 Mann
- maximale Startmasse: 36000 kg
- Gipfelhöhe: 11700 m
- max. Horizontalgeschwindigkeit: 970 km/h
- Reisegeschwindigkeit: 820 km/h
- maximale Flugweite: 2500 km
- maximale Flugdauer: 5 h
- maximale Steiggeschwindigkeit: 17 m/s
- Triebwerktyp: D-20P
- Anzahl der Triebwerke: 2
- maximale Leistung: 2x 5500 kp
- Ausmaße
   Laderraum: 5 m³
   Ladeluke (HxB): 0,9 X 1,1 m
- Zuladung
   Masse: 6000 kg
   Stückmaße: 0,75 x 0,95 x 1,5 m
   Personenzahl: 36/22

Funk/Funkmess-Ausrüstung:
- Panoramastation: ROZ-1
- Kommandofunkstation: R-802GM / R-802W
- Verbindungsfunkstation: R-807 mit US-8
- Funkkompaß: ARK-11
- Funkhöhenmesser: RW-UM
- Funkmarkierungsempfänger: SR-36
- Gleitfunkempfänger: SR-35, GRP-2
- Kursempfänger: SR-34, KRP-F
- Kennungsgerät: SRO-2
- Navigationsanlage: RSBN-2, VOR



Quelle: HB 325/2a
