Technikkatalog
Anlage zur Spezialbehandlungn TZ 74

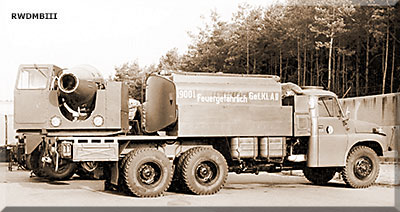

 (Foto mit dankenswerter Genehmigung der Herausgeber des Buches "Die Chemiker der NVA und der Grenztruppen der DDR")    wichtigste Baugruppen |

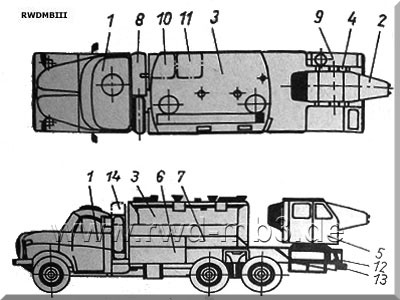

Bestimmung: - Entaktivierung, Entgiftung und Entseuchung von Außenflächender Technik und Bewaff- nung, ebenen Geländeabschnitten und Stra- ßen mit fester Deckschicht - Einnebeln von Objekten und Geländeab- schnitten techn. Daten: - Basisfahrzeug: Tatra 148PPR15 VNM6x6 - Strahltriebwerk: M 701-TZ (vom Schulflugzeug L-29) - Entwicklung: DDR / CSSR - Abmessungen Länge: 9500 mm Breite: 2500 mm Höhe: 2950 mm - Masse Leermasse: 14200 kg Gefechtsmasse: 22000 kg - Schwenkbereich des Triebwerkes horizontal: 120° vertikal abwärts: 20° vertikal aufwärts: 30° - Bedienung: 2 Personen - Leistungsparameter Entaktivierung/Entseuchung: 40 Fz/h Entgiftung: 13 Fz/h Aufbau: 1 Basisfahrzeug 2 Triebwerk 3 kombinierter Kessel 4 drehbare Plattform 5 Bedienkabine 6 Hydraulikschrank 7 Wasservorärmer 8 Heizölbehälter und Sirocco-Gerät 9 Nebelanlage 10 Hydraulikölbehälter 11 Kraftstoffbehälter 12 20-l-Kanister 13 EWZ-Satz 14 Tarnsatz |
 |  |
| Rückansicht der Anlage |
Quelle: A 053/1/212
