Technikkatalog



Fla-Rakete W-750 (11D) und Modifikationen

W-750
Rakete 11D auf Startrampe SM-90

11D

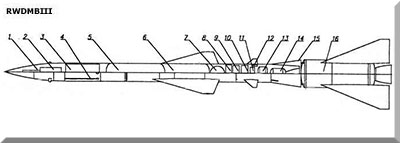

schematischer Aufbau
  1  Sendeantenne Funkzünder
  2  Block Funkzünder
  3  Gefechtsteil
  4  Empfangsantenne Funkzünder
  5  Tank Oxydator
  6  Tank Treibstoff
  7  Druckluftbehälter
  8  Block Autopilot
  9  Block Funkortung-Funklenkung
10  Ampullenbatterie
11  Umformer
12  Ruderantrieb
13  Tank "I" (Starttreibstoff)
14  Marschtriebwerk
15  Übergangssektion
16  Starttriebwerk
  Bestimmung:
Einsatz im Fla-Raketenkomplex SA-75 Dwina

Versionen:
- W-750W     11D
- W-750WM  11DM

techn. Daten:
- Anzahl Stufen: 2
- Triebwerke
   Feststoffstarttriebwerk
   Flüssigkeitsmarschtriebwerk
- Zünder: Funkannäherungszünder
- Lenksystem: Kommando-Fernlenkung
- Länge: 10841 mm
- Durchmesser
   1. Stufe: 650 mm
   2. Stufe: 500 mm
- Startmasse: 2281 kg
- Masse Starttriebwerk: 1030 kg
- Geschwindigkeit
   mittlere: 750 m/s
   max.: 1100 m/s
- Gefechtskopf
   Masse: 190 / 192 kg
   Splitterzahl: 3600 / 12000
   Einzelsplitter: 11,2 / 3 - 8 g
   Splitterstreuwinkel: 10°
   Vernichtungsradius: 50 - 60 m
- Schubkraft
   Feststoff-TW: 27 bzw. 50 Mp
   Flüssigkeits-TW: 2400 kp
- Brenndauer
   Feststoff-TW: 4,5 bzw. 3 s
   Flüssigkeits-TW: 42 s
- Oxydatorfüllung: 485 kg
- Brennstoffüllung: 149 kg
- Anlaßtreibstoff: 17 kg


Fotos der Rakete 11D
11D11D

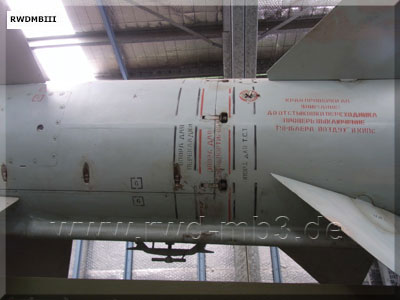

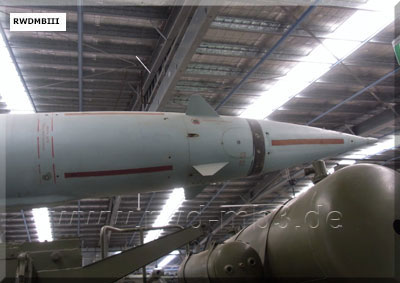

Raketenspitze mit Antennen des FunkzündersRuder und Anschluss zur Betankung

11D11D

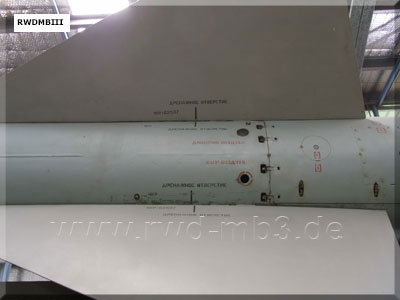

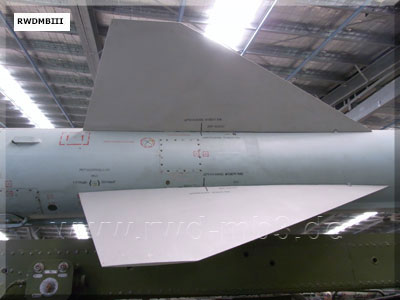

FlügelAnschlüsse zur Betankung mit Druckluft

11D11D

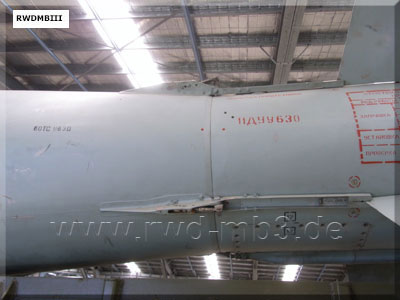

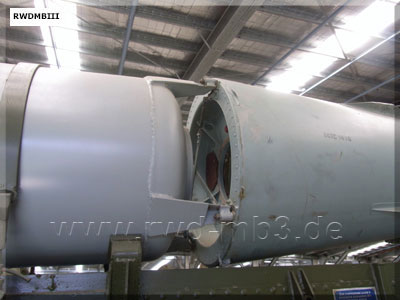

Übergangszelle mit Arretierung der RuderÜbergangszelle mit Starttriebwerk

11D11D

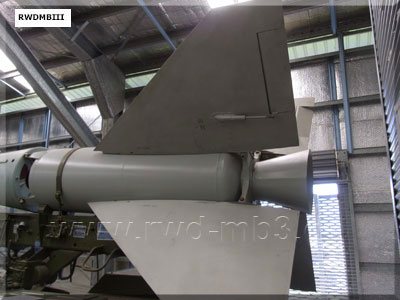

StarttriebwerkAnsicht von hinten



Quelle: HB 325/2a, historykpvo-2.ucoz.ru
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow und "Australian ARMOUR & ARTILLERY Museum"
