Wasserbomben-Abwurfanlage

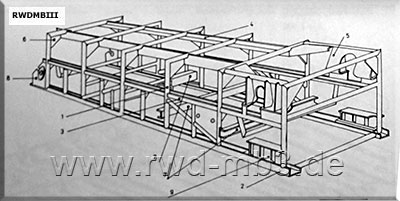

Abwurfgerüst

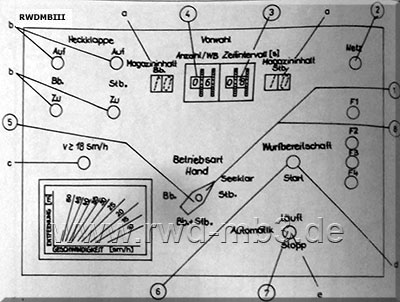

Elektronisches Steuergerät

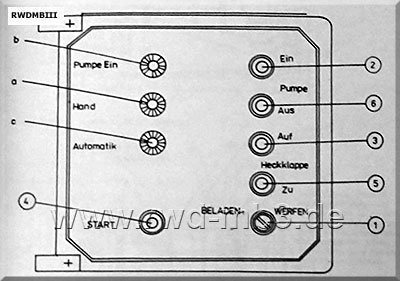

Handsteuergerät
  Bestimmung:
Abwurf von Wasserbomben B-1 gegen getauchte U-Boote und zur Abwehr von Torpedos

techn. Daten:
- Abwurfvorrichtung
   Länge: 4900 mm
   Breite: 1280 mm
   Höhe: 860 mm
   Gewicht: 650 kg
- Anzahl WB: je 10
- Abwurfarten
   Intervall Backbord
   Intervall Steuerbord
   Intervall wechselseitig
   Einzelabwurf
- Abwurfintervall:
   minimal: 5 s
   maximal: 99 s
   wechselseitig: 3 s
- Stromversorgung: 380 V, 50 Hz

Bestand:
- 2 Abwurfvorrichtungen zur Aufnahme
   von je 10 Wasserbomben B-1
- elektrisch-elektronische Steueranlage
- 2 Hydraulikanlagen



Quelle: A 203/1/415
