Technikkatalog
Kennungsgerät SRZO-2
![]() Ausbildungsplatz SROZ-2 |
Bestimmung: Kennungsabfrage- und Antwortgerät arbeitet nach dem System Kremnij-2 Nutzung in Flugzeugen z.B. MiG-21 Das Gerät befand sich in der Bedarfsträgerschaft der LSK. techn. Daten: - Sendeleistung: 400 W - Frequenzbereiche 1. Bereich: 3 cm 2. Bereich: 10 cm 3. Bereich: 45 cm - Impulsdauer Abfrage: 0,5 Mikrosek Antwort: 3 Mikrosek - Gewicht (ohne Kabel): 38 kg spezielle Prüfgeräte: - Kontroll- und Abfragegerät I-353 - Kontrolldechiffrator I-354 - Leistungsmesser I-351 - Wellenmesser I-332 - Kontrollgerät PKO - Kontrollgerät PKZ | |
![]() |

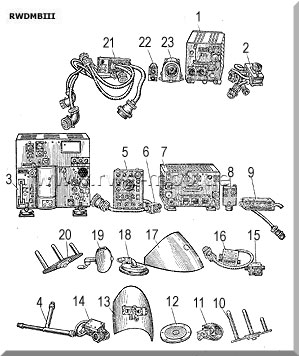

Bestandteile: 1 Dechiffrator Block 4 2 Kontrollpult Block 12-4M 3 Empfangs- und Sendeblock Block 5-OM 4 T-Stück Block 13-4BA 5 Steuerpult Block 9A 6 T-Block Block 16-1 7 Verbindungsblock Block 6BM 8 Steuertafel Block 16A 9 Begrenzungs- und Verzäögerungsblocj Block 16-2 10, 20 Antennen des 3. Bereiches Block 13-3AB 11, 19 hinteren Antennen des 1. Bereichs 12, 18 Antennen des 2. Bereichs 13, 17 vordere Antennen des 1. Bereichs 14, 16 Antennenkästen Blöcke 23P und 23L 15 Verbindungsblock Block 19 21 Verteilerblock Block 10B 22 Sprengknopf Block 19-21 23 Trägheitsauslöser Block AR3-7 |
![]() | ![]() |

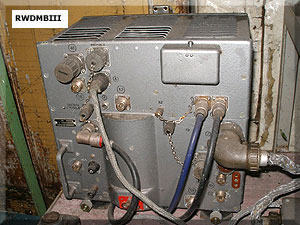

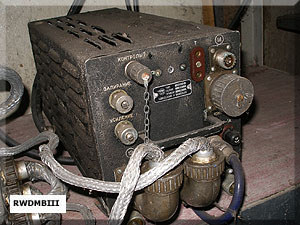

Dechiffrator (Block 4) | Empfangs- und Sendeblock (Block 5-OM) |
Der Ausbau der TAT-8 Sprengsicherungen aus den Blöcken 4 und 5 des SRZO-2 / SRO-2 erfolgte auf Anweisung im Jahre 1983. | |
![]() | ![]() |

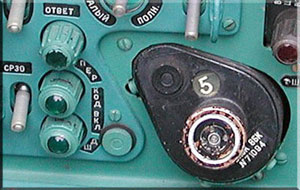

Steuerpult (Block 9A) | Bedienelemente rechts: Codewähler links: Schalter und Kontrollleuchten des Gerätes SRZO-2 (Foto www.nva-forum.de) |
![]() | ![]() |

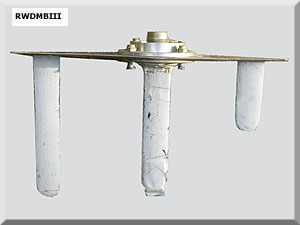

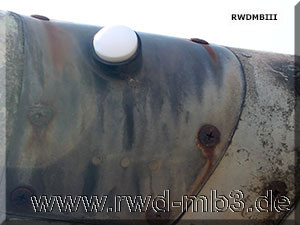

Antenne 1. Bereich | Antenne 3. Bereich (Block 13-3AB) |
![]() | ![]() |

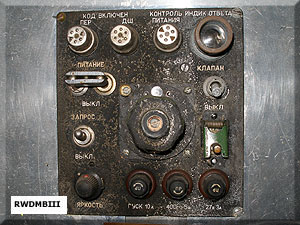

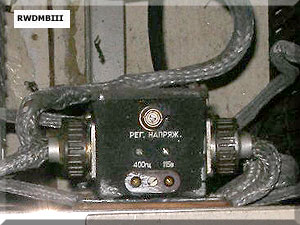

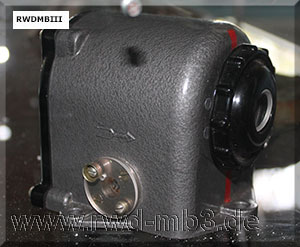

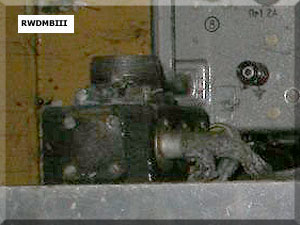

Kontrollpult (Block 12-4M) | Verteilerblock (Block 10B) |
![]() | ![]() |
Trägheitsauslöser (Block AR3-7) | Sprengknopf (Block 19-21) (andere Variante) |
Fotos: http://offtop.ru/dustyattic/v1_688143_13.php, Luftfahrtmuseum Finowfurt
Quelle: Technische Beschreibung SRO-2, SRZO-2 (russ.)
