Technikkatalog



Nachtsichtgerät TKN-1S

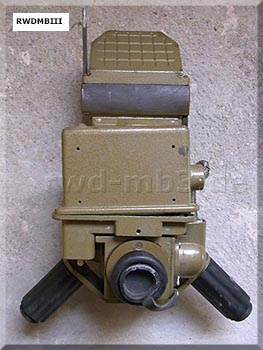

TKN-1S

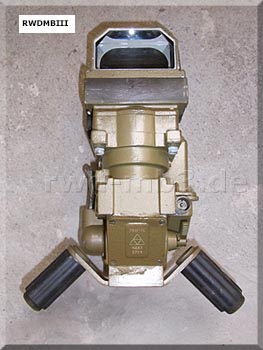

TKN-1S


TKN-1S
Montage TKN-1S mit festgekoppeltem IR-Scheinwerfer

TKN-1S

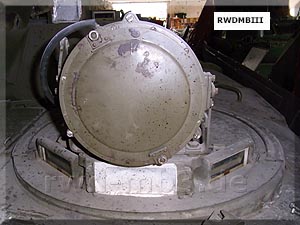

IR-Scheinwerfer OU-3G (mit Abdeckung)
  Bestimmung:
aktives Nachtsichtgerät des Kommandanten gepanzerter Fahrzeuge zur Beobachtung des Geländes bei Nacht

Bestand:
- IR-Scheinwerfer OU-3G, mechanisch starr
   gekoppelt mit dem Nachtsichtgerät
- Beobachtungsgerät mit elektronisch-
   optischen Bildwandler
- Stromversorgungsblock BT-2-26

techn. Daten:
- Typ Beobachtungsgerät: Monokularperiskop
- Blickfeld: 10°
- Vergrößerung: 2,5 fach
- Beobachtungsentfernung: 250 .. 300 m
- Ausstattung: Waschanlage, Schutzgläser,
   elektrische Heizung

Modifikationen:
(hauptsächlich in Abhängigkeit des Einsatzes in den verschiedenen Fahrzeugen)
- TKN-1
- TKN-1BS
- TKN-1S
- TKN-1SM
   passiver Modus, automatisches Schließen bei
   grellem Licht, Störungen usw.
- TKN-1TS



Quelle: A 259/1/140, DV 43/25
