203,2-mm-SFL 2S7

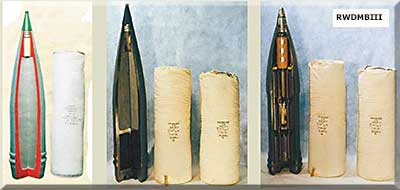

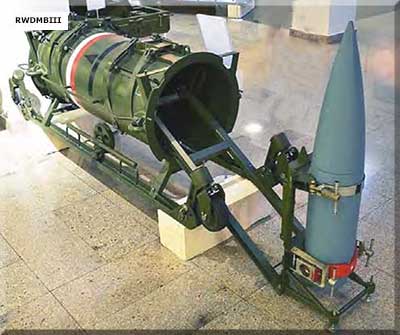

   Konventionelle Munition (Foto: Armee und Flotte 6/2018) v.l.n.r. 3WOF42, 3WOF35, 3WOF15  Kernmunition 3BW2 (2 kT) (Foto: Armee und Flotte 6/2018) |
Bestimmung: Vernichtung von gegnerischen KW-Einsatz- mitteln, Artillerie- und anderen Feuermitteln sowie Technik, Führungspunkten und rück- wärtigen Einrichtungen Dieses System war nicht im Bestand der NVA techn. Daten: - Bewaffnung: 203,2-mm-Kanone 2A44 - Schussentfernung normale Munition: 37,5 km reaktive Munition: 50 .. 60 km - Munition, auch mit aktiv-reaktivem Treibsatz Splitter-Spreng-Granaten OF-43 Betonbrechende Granaten Spezial- und chemische Munition - Richtbereich horizontal: ± 15° vertikal: 0 .. +60° - Feuergeschwindigkeit: 1,5 Schuss/min - Rohrrücklauf: ≤ 1440 mm - Bedienung: 14 Personen, davon 7 als Besatzung im Fahrzeug - Basisfahrzeug: Objekt 216 - Masse: 45 - 46 t - Abmessungen Länge (mit Kanone): 13,8 m Breite: 3,5 m Höhe: 3,5 m Ausrüstung: - mechanisches Visier D726-54 mit optisches Visier OP4M-99A Panoramavisier PG-1M Kollimator K-1 - Nachtbeleuchtung Lutsch-S71M - 7,62-mm-Maschinengewehr PKT - Fla-Raketen-Komplex 9K32 - Funkgerät R-123 - Bordsprechanlage R-124 oder 1W116 - 2 Nachtsichtgeräte TWNE-4B - 9 Beobachtungsgeräte TNPO-160 - Filterventilationsanlage - Kernstrahlungs- und chemisches Auf- klärungsgerät GO-27 - Diesel-Aggregat 9R4-6U2 für Elekto- und Hydraulikenergie Munition: - Betonbrechend 3WG11 - Kassette 3WO15 (30,4 km, Masse 110 kg, Ladung 43,2 kg) 3WO16 (13 km, Masse 110 kg, Ladung 25 kg) - Splitter-Spreng 3WOF34 37,4 km, Masse 110 kg, Ladung 43,2 kg) 3WOF35 (aktiv, 47,5 km, Masse 102 kg, Ladung 43,2 kg) 3WOF42 (25,4 km, Masse 110 kg, Ladung 25 kg) - Kernmunition "Kleschtschewina" "Sashenec" "Perforator" - Ausbildung |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |

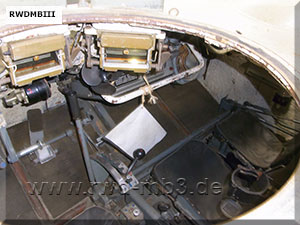

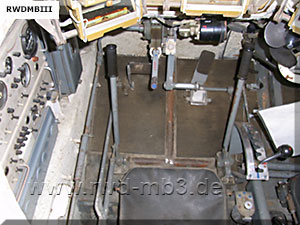

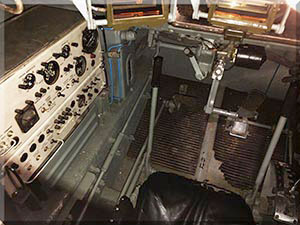

| Platz des Fahrers | |
 |  |

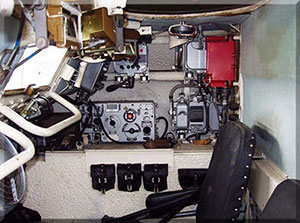

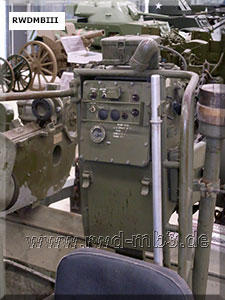

| weitere Plätze in vorderer Kabine, rechts Platz des Kommandanten | Platz des Kommandanten mit - R-123 - GO-27 - TNPO-160 |
 |
Die 203-mm-Selbstfahrlafette 2S7 verfügt über ein mechanisches Visier D-726 mit PG-1M-Panorama und einem optischen Visier OP4M-99. Das Visier ist für das Schießen aus geschlossenen Feuerstellungen konzipiert, kann auch für das direkte Feuer verwendet werden, wenn das OP4M-99-Zielfernrohr nicht zur Verfügung steht. Zum Ausrichten der Waffe in der vertikalen Ebene verfügt das mechanische Visier über eine Grob- und eine Feinskala für die Zielwinkel. (aus Schusstafel für 2S7 (russ.) |

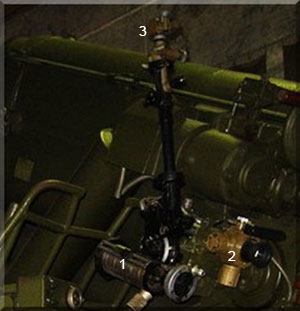

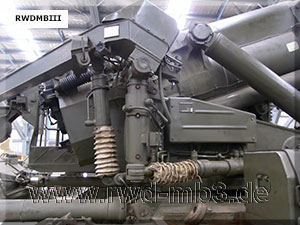

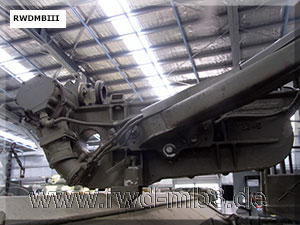

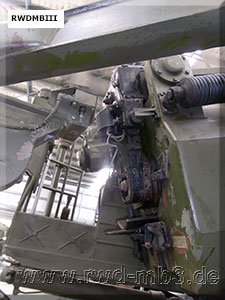

| Visiereinrichtung mit - mechanischem Visier D-726 - optischem Visier OP4M-99 - Panoramavisier PG-1M |

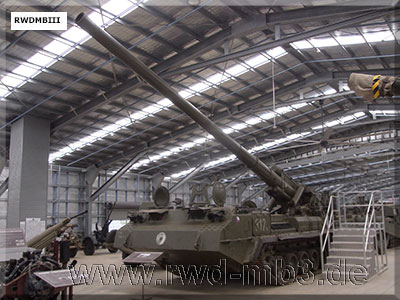

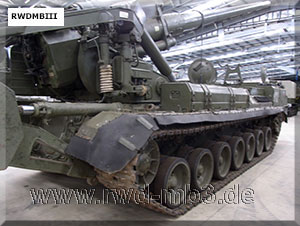

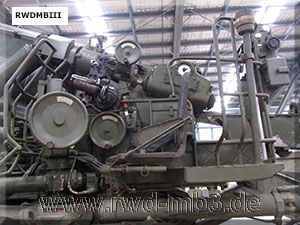

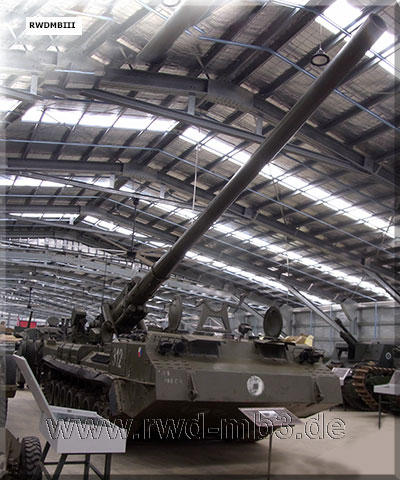

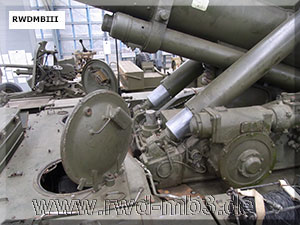

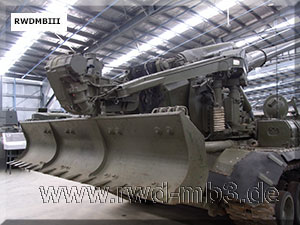

Fotos aufgenommen im "Australian ARMOUR & ARTILLERY Museum"
Quelle: www.russianarms.ru
