Technikkatalog

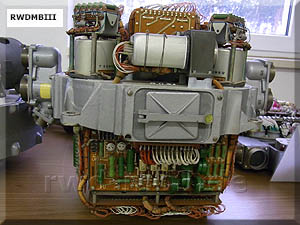

Fla-Rakete 5W28 (Autopilot 5A41)

5A41

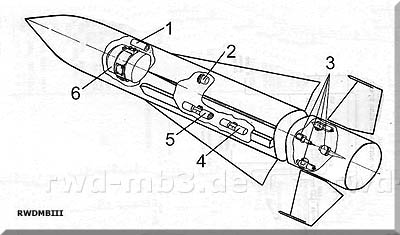

Unterbringung der Geräte in der Rakete
  1  KP-24
  2  KP-5
  3  KP-4
  4  KP-10
  5  KP-2R
  6  KP-1R
  Bestimmung:
- Arretierung der Ruder bis zum Beginn der
   Stabilisierung
- Stabilisierung des Fluges der Rakete nach
   den AchsenOI, OII, OX
- Lenkung der Rakete in Abhängigkeit der
   Kommandos der Borapparatur
- Begrenzung der Winkelgeschwindigkeit

Bestand:
- Steuerblock des Autoplioten KP-1R
- Geber der Winkelgeschwindigkeit KP-2R
- 4 Rudermaschinen KP-4
- Geschwindigkeitsgeber KP-5P
- Block der Kreisel KP-10
- Filter KP-24


5A415A41

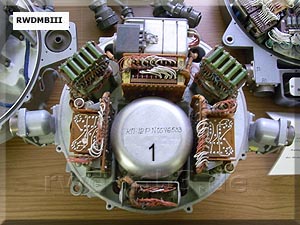

Steuerblock des Autopiloten
 1  Block des freien Kreisels KP-12R

5A415A41

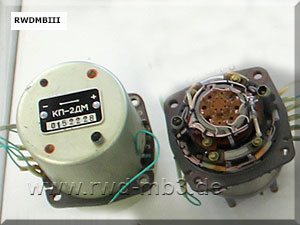

Geber der Winkelgeschwindigkeit KP-2DM



Quelle: techn. Beschreibung 5W41A (russ.), Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow
