Richtfunkgerätesatz 5Ja62 / 5Ja63 (Gesamtkomplex 5Ja61)

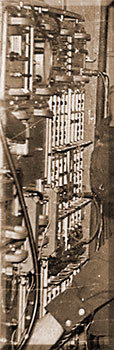

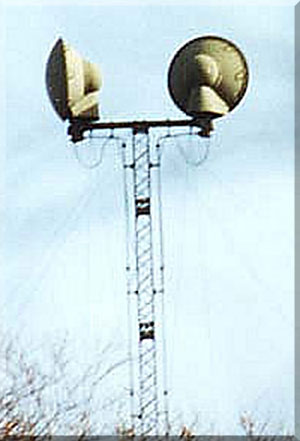

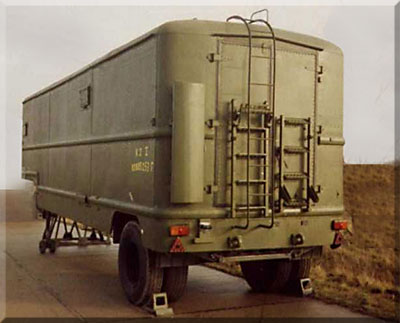

 Geräteanhänger 1000 I / II (Foto: vk.com)  Antenne 5Ja62  Antenne 5Ja63  linker Teil Empfängsgestell 1100-II, rechter Teil Multiplexgestell 1200  Stromversorgungsanhänger 2000 I / II |

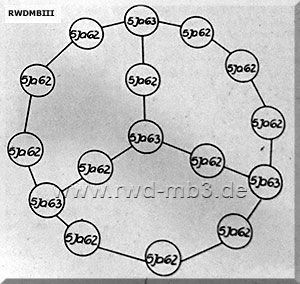

Bestimmung: Sicherstellung der Richtfunkverbindungen automatisierter Führungssysteme 5Ja62 gewährleistet die Verbindungen in 2, 5Ja63 in 3 Richtungen  Organisation der Richtfunkverbindungen techn. Daten: - Frequenzbereich: SHF - Kanäle: 21 - Impulsleistung: 43 W - Funkfeldlänge: ≤ 40 km - Anzahl Funkfelder: ≤ 24 - Modulationsart: Pulsphasen-Modulation - Anzahl Fe-Kanäle: 25 - Anzahl Dienstkanäle: 1 (über Halbkomplekte der R-405) - Anzahl Zikularkanäle: 2 (für ATGS) - Antennenart: Doppelhohlspiegel - Öffungsdurchmesser Parabolspiegel: 1,50 m - Antennenmast Höhe: 30 m Anzahl Mastteile: 12 - Antennendrehvorrichtung horizontal: ± 100° vertikal: ± 5° - Stromversorgung: 380/220 V, 50 Hz aus stationäres Netz Dieselaggregate 15 kW Bestand: - Geräteanhänger 1000 I für 5Ja62 im Sattelanhänger OdAZ-828 mit 2 Halbkomplexen 2 Halbkomplexen R-405M mit Leistungs- verstärker Wellenmesser Pegelmessgerät P-321 Fe-Vermittlung P-193 Rauschgenerator Fe-Einrichtung ATGS Feldfernsprecher TA-57 - Geräteanhänger 1000 II für 5Ja63 Sattelanhänger OdAZ-828 mit 3 Halbkomplexen 3 Halbkomplexen R-405M mit Leistungs- verstärker Wellenmesser Pegelmessgerät P-321 Fe-Vermittlung P-193 Rauschgenerator Fe-Einrichtung ATGS Feldfernsprecher TA-57 - Stromversorgungsanhänger 2000 I / II Fahrgestell 2-PN-6 mit Kofferaufbau KUNG-P6M mit 2 Elektroaggre- gaten VDEA 15-2 - Antennenanhänger 3000 I / II Fahrgestell 2-PN-6 mit Kofferaufbau KUNG-P6M Bestand Halbkomplex: - Sendergestell 1100-I - Empfangsgestell 1100-II - Multiplexgestell 1200 - Anschlusstafel 1030 - 4 Anschlusskästen WTsch-53 - 2 Verteilereinrichtungen - Lautsprecher im Verstärker 1002 - für 2 bzw. 3 Halbkomplekte Stromversorgungsschrank 1010 Stromversorgungsschrank 1020 Bedienpult 1300 Netzanschlusstafel 1050 |

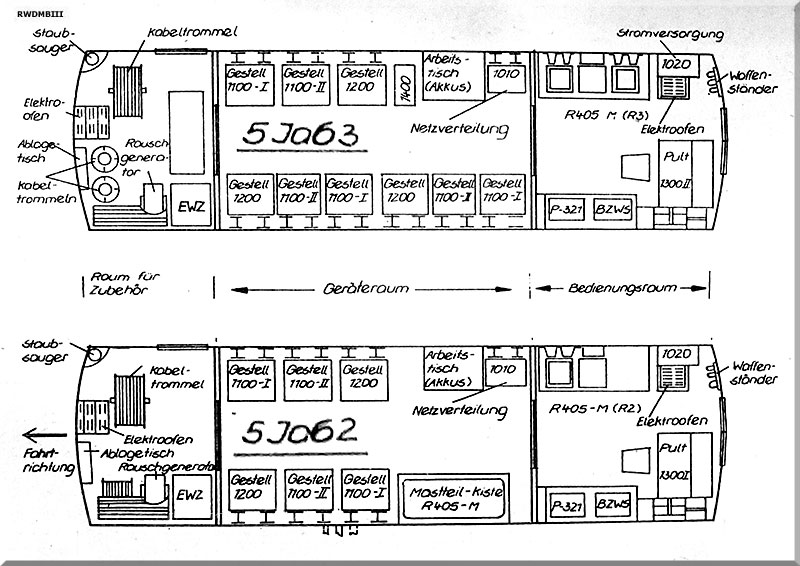

Unterbringung der Geräte in den Geräteanhängern 1000 I und 1000 II

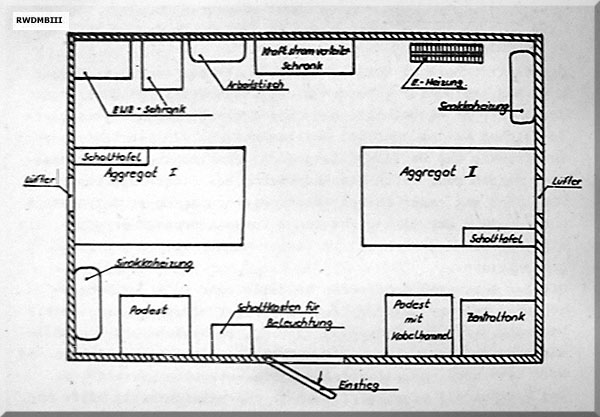

Unterbringung der Geräte im Stromversorgungsanhänger
 |  |

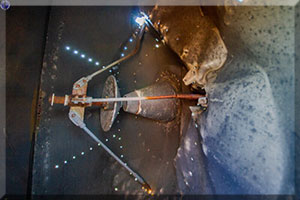

| Aufbau der Antenne |
Quelle: A 140/1/107
Fotos: www.russianarms.ru
