Technikkatalog
Fla-Rakete 5W27 (W-601)

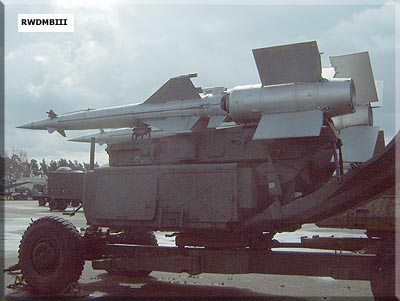

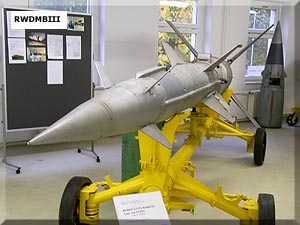

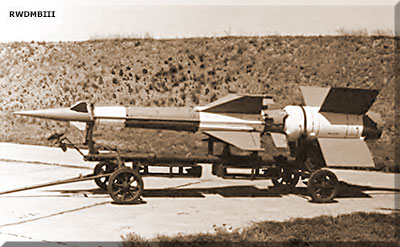

 5W27D auf Montagewagen 5Ju41  5W27 auf Startrampe |
Bestimmung: 2-stufige Fla-Rakete mit Splitter-Sprengkopf zur Bekämpfung von bemannten und unbemannten Flugzielen auf Gegen- und Verfolgungskursen Bestandteil des Fla-Raketen-Komplexes S-125 techn. Daten: - Treibstoff: Feststoff - Länge gesamt: 5948 mm 2. Stufe: 4134 mm - Durchmesser 2. Stufe: 378 mm 1. Stufe: 552 mm - Masse gesamt: 953 kg 2. Stufe: 423 kg Gefechtsteil: 70 kg - Zeit Arbeit Starttriebwerk: 2 - 3 s Arbeit Marschtriebwerk: 16 - 22 s Selbstzerstörung: 49 ± 4 s Bestandteile: - Starttriebwerk 5S45 - Marschtriebwerk - Apparatur zur Steuerung des Fluges mit Autopilot 5A42 Block FO/FL 5U44 - Druckluftsystem - Gefechtsausrüstung 5B18 mit Gefechtsteil 5B18 Funkzünder 5E15 PIM 5W87 Pult 5R87 - Elektrosystem mit Turboelektrogenerator 5I41 |
 | |

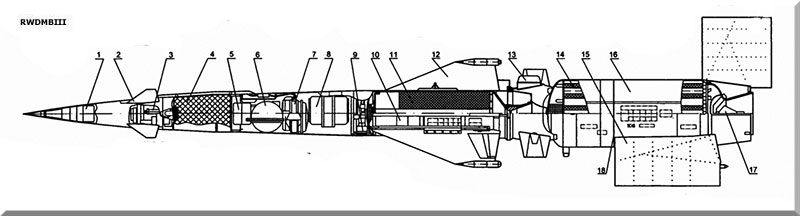

| Aufbau | |
| 1 Funkzünder 5E15 mit Antennen 2 Ruder 3 Ruderantriebe 4 Gefechtsteil 5B18 mit PIM 5 Verteiler und Sicherungen 6 Druckluftbehälter 7 Autopilot 5A42 8 Block Funklenkung 5U44 9 Antrieb |
10 Marschtriebwerk 11 Treibstoff des Marschtriebwerkes 12 Flügel 13 Antrieb der ärodynamischen Bremsen des Starttriebwerkes 14 Treibstoff des Starttriebwerkes 15 Stabilisator 16 Starttriebwerk 5S45 17 Regler für die Düse 18 Hebel |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 | |
 |  |

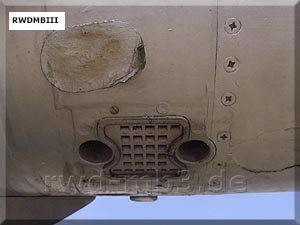

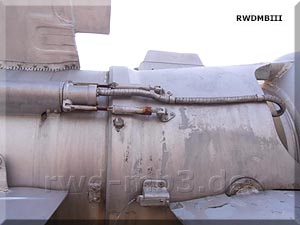

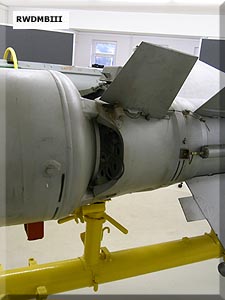

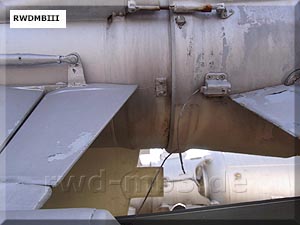

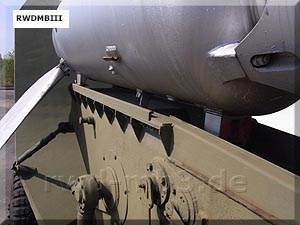

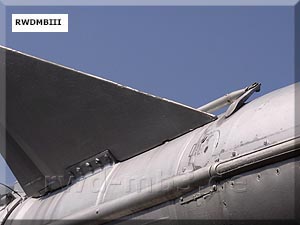

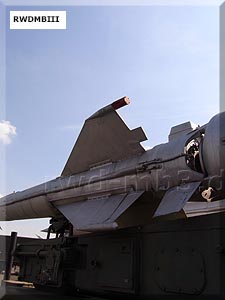

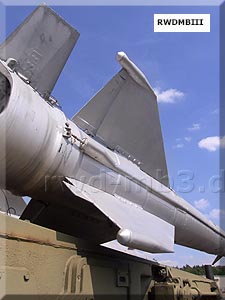

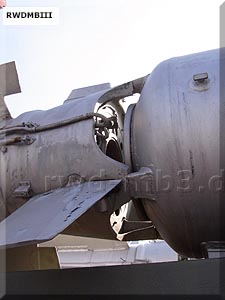

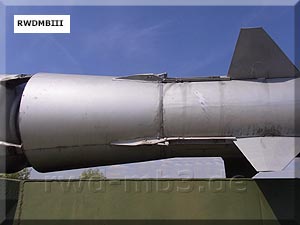

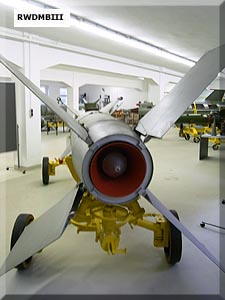

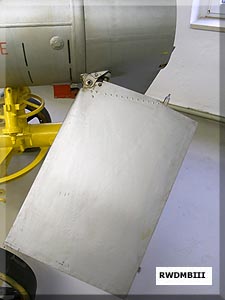

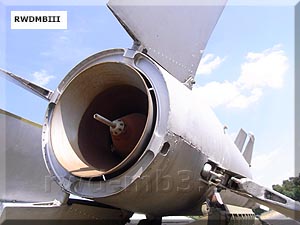

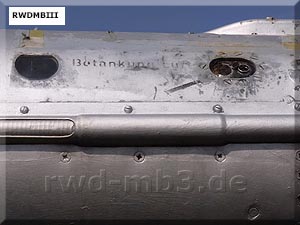

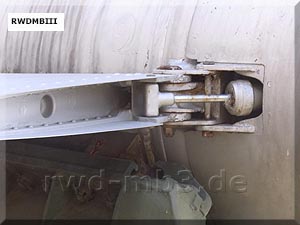

Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow und Telefon- und Raketenmuseum der Gemeinde Pinnow
Quelle: Fla-Raketen-Komplex S-125M Buch 1 (russ.); S-125 takt.-techn. Charakteristik (russ.)
