Technikkatalog



Nebelfahrzeug 1-AF 79

AF 79

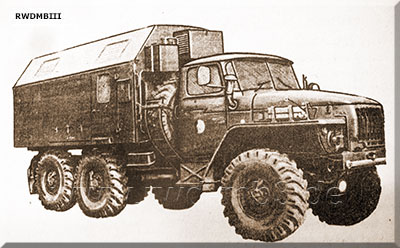

Ansicht von rechts

AF 79

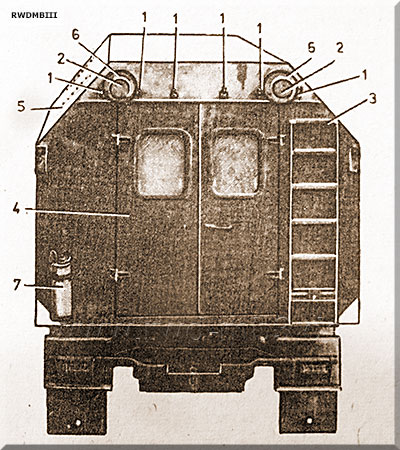

Ansicht von hinten
  1  Nebelaustrittsöffnung
  2  Ventilatoren
  3  Einstiegsleiter
  4  Rückwandtür
  5  Fenster
  6  Abgaskanal
  7  Feuerlöscher


AF 79

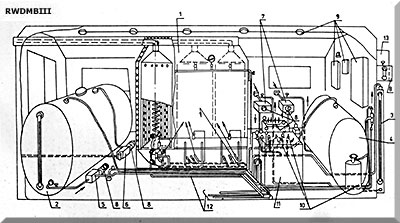

Einrichtung des Kofferaufbaus
  1  Nebelgeneratorblock
  2  Nebelölbehälter
  3  Kraftstoffbehälter
  4  Wasserbehälter
  5  Pumpeneinheit 2
  6  Pumpeneinheit 1
  7  Pumpeneinheit 3
  8  Hydraulikanlage
  9  elektrische Anlage
10  Zünd- und Vorheizanlage
11  Bedienpult
12  Rohrleitungen
13  Heizgerät
  Bestimmung:
Erzeugung von Nebel und zum Legen von Nebelwänden mit dem Ziel der Tarnung von Handlungen von Truppen und von Objekten vor der gegnerischen Sichtaufklärung sowie zur Herabsetzung der generischen Waffen­wirkung

Nebelerzeugung basiert auf der Grundlage der Kondensation eines Gemischs aus Wasser- und Nebelöldampf in der Atmosphäre

techn. Daten:
- Basisfahrzeug: Ural 4320
- Nebelwand
   Länge: 1000 - 2000 m
   Breite: 140 - 300 m
   Fläche: 7 - 30 ha
   Beständigkeit: 20 - 600 s
- Bedienung: 2 - 3 Mann

Aufbau:
- Basisfahrzeug
- Spezialaufbau
- Nebelgeneratorblock
- Nebelölbehälter
- Kraftstoffbehälter
- Wasserbehälter
- Pumpeneinheiten
- Hydraulikanlage
- elektrische Anlage
- Zünd- und Vorheizanlage
- Bedienpult
- Rohrleitungen
- Heizgerät



Quelle: A 053/1/404
