Flugzeug-Suchmagnetometer APM-60
 Steuerpult mit Registrator |
Bestimmung: Ausmachen von U-Booten in Tauchlage in einem begrenzten Gebiet durch entstehende örtliche Magnetanomalie techn. Daten: - Speisespannung: 115 V, 400 Hz Bestandteile: - Steuerpult mit Registrator (PUR) - elektronischer Block (ÄB) - magnetempfindlicher Block MTschB im ausfahrbarem Suchkopf - Kabelsatz - Spezial-Trossenkabel KNSch-18PM, 42 m - EWZ Einsatz: UAW-Hubschrauber Mi-4MÄ |
 |  |

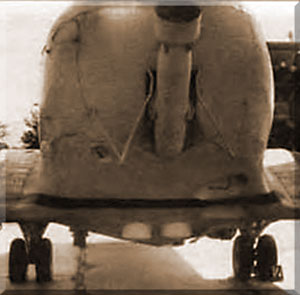

| magnetisch empfindliche Sensor am Heck des Hubschraubers | der Sensor wir mit Hilfe einer Winde herab- gelassen |
Quelle: B 209/2/001; votistoriya.ru
