Technikkatalog
UKW-Peiler ARP-6U

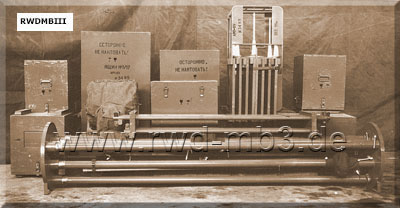

 Gerätesatz in Transportverpackung |
Bestimmung: automatischer Funkpeiler zur Peilung von Flugzeugen, die den Funkstationen R-800, R-801, R-802 und RTL-22 ausgerüstet sind Möglichkeit der gleichzeitigen Peilung von 2 Flugzeugen auf 2 Kanälen Bestand: - Antenne mit Antennenkopf und Kabel - Mast - Peiler-Gestell - Gestell 2. Kanal - 2 Aggregate AB-1 - Kontrollsender - Tonbandgerät MIZ-10 techn. Daten: - Stromversorgung: 220 V / 50 Hz vom Aggregat oder Netz |
 |  |

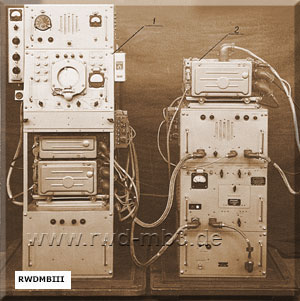

| Gerätesatz 1 Peiler-Gestell 2 Gestell 2. Kanal |
Tochtersichtgerät WIK-1r |
 |  |

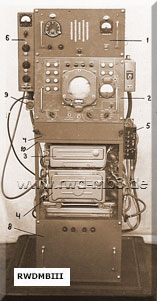

| Peiler-Gestell 1 Antennenverstärker 2 Peiler 3 Sender R-801 4 Empfänger R-801 5 Steuerpult R-801 6 Vervielfacher 7 Prüfgerät 8 Gleichrichterblock 9 Knopf "Senden" R-801 10 Tisch |

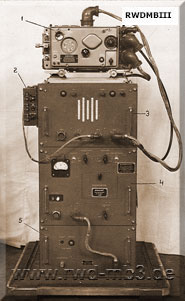

Gestell 2. Kanal 1 Empfänger R-801 2 Steuerpult R-801 3 Umschaltblock 4 Steuerblock mit Gleichrichter 5 Stabilisator |
 |  |

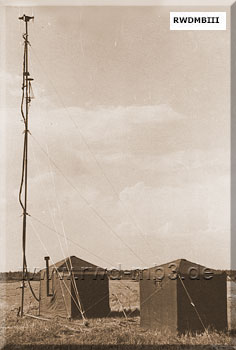

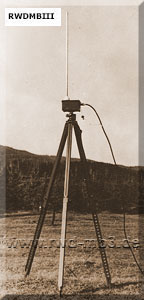

| Gerätesatz in Arbeitslage | Kontrollsender |
Quelle: Techn. Beschreibung (russ.); Foto aufgenommen in "NVA Ausstellung Harnekop e.V."
