Luft-Boden-Rakete Ch-25MP

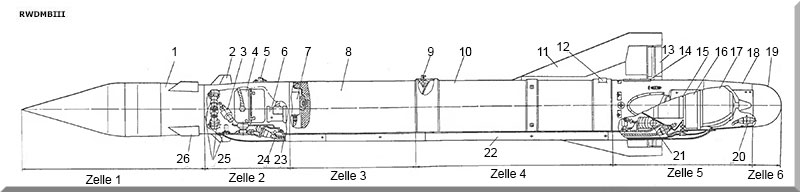

 Ansicht der Rakete (Abdeckung Selbstlenkkopf abgenommen) Aufbau: 1 Selbstlenkkopf PRGS-1WP 2 Ruder 3 Rudermaschine PG-11 4 Steuerblock BU-42-02 5 Sicherheitsmechanismus PM-71 6 Block zum Formieren der Steuerkommandos BFKU-89 7 Sicherheits- und Zündeinrichtung I-255 8 Gefechtsteil F-27 / F-27M 9 vordere Führung 10 Triebwerk RDTT-324 11 Flügel 12 hintere Führung 13 Stabilsiator 14 Steckerblock mit Anschluss OSch-4 15 Ampullenbatterie AB-447 16 Stromversorgungsblock BP-71 17 Pneumoblock 18 Abdeckung 19 Abdeckung 20 Sicherheitsstecker 21 Ruderantrieb PG-10 22 Abdeckung 23 Rohrleitung 24 Kabelbaum 25 Kontaktgeber B-24 26 Destabilisator |
Bestimmung: Rakete mit passivem Funkmeß-Kopf PRGS-1WP zur Bekämpfung von Funkmeßmitteln techn. Daten: - Abmessungen Länge: 4255 mm Rumpfdurchmesser: 275 mm Flügelspannweite: 755 mm - Startgewicht: 316 kg - Fluggeschwindigkeit max.: 920 m/s durchschn.: 300 m/s - Zeit des gelenkten Fluges: 90 s - Reichweite: 40 km - Lastvielfaches: 10 G - Gefechtsteil: Splittersprengkopf Masse: 86 kg Typ: F-27M - Zünder: Aufschlagzünder - Lenksystem: Funkmess passiv - Triebwerk: 1-Stufen-Feststoff - Startanlage an Flugzeugen SU-17, SU-22, Su-24 MiG-27 Bordausrüstung: - Ampullenbatterie AB-447 - Stromversorgungsblock BP-71 - Steuersystem der Rakete SUR-17 mit Steuerblock BU-42-02 Block zum Formieren der Steuerkommandos BFKU-89 Ruderantrieb PG-10 - Gefechtsteil F-27 / F-27M - Kontaktzünder KWU - Flugsteuerung SAU - System der Kontaktgeber SKD-24 - passiver Funkmess-Selbstlenkkopf PRGS-1WP - Pyropatrone des Triebwerkes DP4-1b - Pyropatrone des Pneumoblockes DP4-3 - Triebwerk RDTT-324 - Sicherheits- und Zündeinrichtung I-255 Nummernverzeichnis: 30 75 00 (Erzeugnis 711) |
Aufbau der Rakete
 |

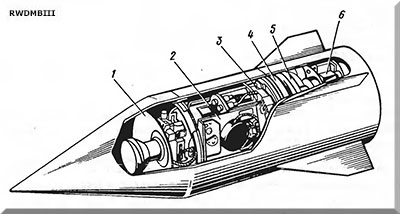

1 Antenne 2 Kreiselstabilisator 3 Empfangssystem 4 System Automatische Frequenzumstimmung 5 Logikblock 6 Stromversorgungsblock |

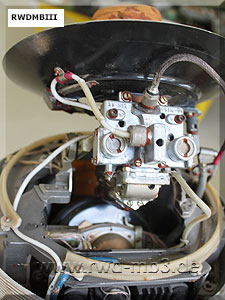

| Aufbau des Zielsuchkopf | |
 |  |
| Zelle 1 mit Selbstlenkkopf | HF-Einrichtung unterhalb des Reflektors |
 |  |

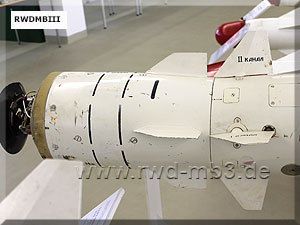

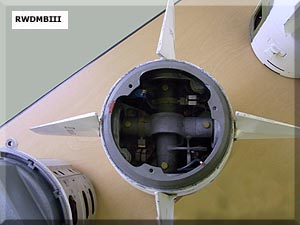

| Vorderteil mit Rudern und Destabilisatoren | Steuerkopf der Flügelantriebe in der 2. Zelle |
 |  |

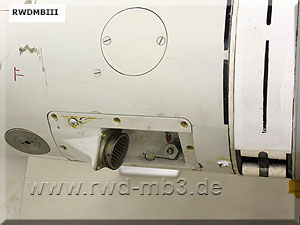

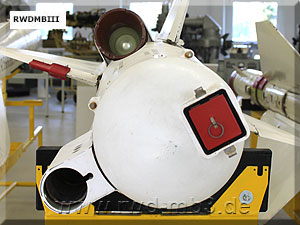

| Heckansicht | Anschlusssteckverbindung |
 |  |

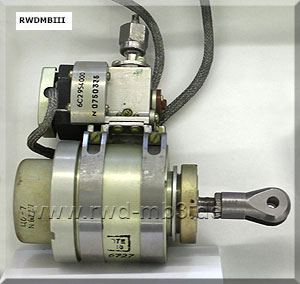

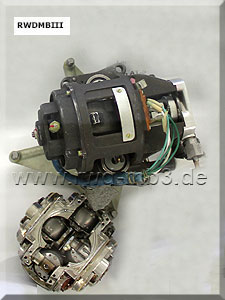

| Rudermaschine | Kreisel |
Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow
